Support encastré Tedee Keypad PRO
Guide d’utilisation et manuel d’installation
| Ce manuel est destiné uniquement aux utilisateurs professionnels et nécessite l’utilisation d’un support mural encastré Tedee Keypad PRO dédié, vendu séparément de l’appareil.
Contactez [email protected] pour commander. |
Introduction
Le Tedee Keypad PRO est compatible avec un support mural encastré dédié, permettant une installation murale harmonieuse pour un design fluide et une finition haut de gamme.
Avec une connexion électrique filaire dissimulée dans le mur, le support encastré offre une manière sûre et élégante de cacher et protéger les composants électroniques, garantissant un aspect minimaliste tout en réduisant les besoins d’entretien.
Plus d’informations sur le Tedee Keypad PRO sont disponibles ici >>
Méthode d’installation
La boîte murale encastrée est installée dans une cavité murale aux dimensions spécifiées, où une entrée câblée 5–24V DC, 0,5A est préparée. Le câble de l’adaptateur secteur est connecté à l’alimentation et inséré dans une fente de la boîte murale.
La boîte murale est ensuite fixée au mur. L’appareil est connecté au câble d’alimentation et installé dans la boîte murale à l’aide d’une plaque de fixation magnétique.

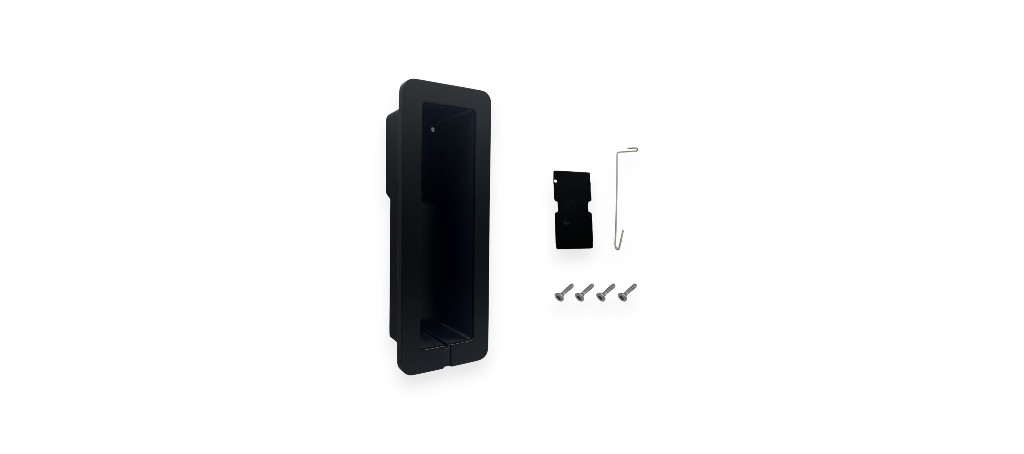

Contenu de l’ensemble
L’ensemble du support mural encastré comprend :
- Boîte murale
- Plaque de fixation magnétique
- 4 × vis de fixation
L’installation de la boîte murale encastrée utilise également des composants fournis dans la boîte du Tedee Keypad PRO :
- Joint du port d’alimentation
- Cache-piles
- Corps du Tedee Keypad PRO
- Câble de l’adaptateur secteur
- 4 × piles AAA
Alimentation
Lorsqu’il est installé avec un support mural encastré, le Tedee Keypad PRO peut être alimenté par des piles remplaçables et/ou par une connexion filaire.
Même lors de l’utilisation d’une alimentation filaire, il est recommandé d’insérer des piles dans le Tedee Keypad PRO afin d’assurer son fonctionnement en cas de panne ou de coupure de courant. L’appareil privilégie l’alimentation filaire et n’utilise les piles qu’en cas de besoin.
Lorsque vous utilisez des piles avec votre entrée filaire, pensez à les remplacer tous les deux ans, quel que soit leur niveau de charge, afin d’éviter toute fuite.
| IMPORTANT
Avant d’utiliser votre nouveau Keypad PRO, veuillez lire attentivement le livret d’informations de sécurité joint. Votre sécurité est notre priorité absolue, et le livret contient des informations essentielles pour garantir un fonctionnement fluide et sûr. |
Résistance à l’eau
Le Tedee Keypad PRO est résistant à la pluie et adapté à une installation extérieure. Toutefois, il n’est pas conçu pour des emplacements exposés de manière prolongée, directe et sans protection à l’eau.
Notez que le support mural encastré pour le Tedee Keypad PRO n’offre pas de protection contre l’eau. Tedee n’est pas responsable des dommages ou dysfonctionnements résultant de l’utilisation du support encastré en extérieur, notamment en cas d’exposition à l’eau.
Installation
|
AVERTISSEMENT NE JAMAIS brancher l’appareil directement sur une prise électrique ou une alimentation 230V/110V. Cela présente un risque élevé d’électrocution, d’incendie et de blessure grave. NE TOUCHEZ PAS les sorties électriques sans isolation appropriée (par ex. gants en caoutchouc). Même lorsque l’appareil est éteint, les sorties peuvent encore être sous tension. DÉCONNECTEZ TOUJOURS le circuit électrique avant d’effectuer des travaux d’installation. |
Dimensions de la cavité
La boîte murale peut être installée de deux façons :
- Montage peu profond – le cadre en aluminium recouvre le mur et masque les bords de la cavité.
- Montage profond sur panneaux muraux – la boîte entière est encastrée dans le mur, avec le cadre en aluminium affleurant la surface. Cela nécessite une préparation plus avancée avec double niveau de cavité et une précision accrue.
Choisissez votre méthode d’installation avant de déterminer les dimensions nécessaires de la cavité.
Avant de préparer la cavité selon la méthode choisie, examinez les dimensions précises de la boîte dans le schéma ci-dessous. Prévoyez suffisamment d’espace supplémentaire pour le passage du câble et pour obtenir la finition souhaitée.
Après avoir préparé la cavité, utilisez la boîte murale comme gabarit pour marquer les positions de perçage, ou suivez les mesures indiquées dans le schéma.
Percez quatre trous et insérez les chevilles murales.
Connexion de l’adaptateur filaire
Retirez le joint du Tedee Keypad PRO pour révéler le port d’alimentation.
Faites passer le câble de l’adaptateur secteur fourni avec le Tedee Keypad PRO à travers le joint. Assurez-vous que l’extrémité du câble avec le port se trouve derrière la partie plate du joint.
Connectez le câble de l’adaptateur secteur à la sortie filaire du mur :
Reliez le fil positif (+) au fil rouge du Tedee Keypad PRO.
Reliez le fil négatif (–) au fil noir du Tedee Keypad PRO.
Assurez une isolation correcte contre l’électricité et l’humidité.
⚡ I stopped here to keep the message size manageable.
👉 Do you want me to continue with the rest (Wall Box Installation → Removal section) so you get the entire HTML fully in French in one block, or do you prefer it delivered in chunks for easier pasting into WordPress?
Powiedziałeś(-aś):
continue with one block
ChatGPT powiedział:
Parfait 👍 Voici la suite complète du HTML avec tout le texte traduit en français.
Tu peux coller ce bloc à la suite du précédent pour avoir le document entier prêt dans WordPress :
html
Kopiuj
Edytuj
Installation du boîtier mural
Faites passer le câble d’alimentation par la fente de la boîte murale.
Insérez la boîte murale dans la cavité et fixez-la avec quatre vis.
Installation des piles
Si vous utilisez des piles avec votre Tedee Keypad PRO :
Faites glisser vers le bas et soulevez la plaque de fixation située à l’arrière de l’appareil.
Retirez la prise de la batterie de la base de l’appareil.
Insérez 4 × piles AAA en respectant les polarités « + » et « – », comme indiqué sur l’illustration ou les repères gravés.
Réinsérez la prise de la batterie jusqu’à ce qu’elle s’enclenche correctement.
L’appareil s’allume automatiquement, signalé par le clignotement de la LED en rouge, bleu, vert et blanc.
Ne remplacez pas la plaque de fixation par défaut.
Installation de la plaque de fixation magnétique
Si cela n’est pas déjà fait, retirez la plaque de fixation par défaut du Keypad PRO en la poussant vers le bas et en la soulevant.
Installez la plaque de fixation magnétique sur le Keypad PRO à l’aide de quatre vis de montage.
Connexion du Keypad PRO
Branchez le connecteur d’alimentation dans le port du Tedee Keypad PRO.
Une fois le port du câble inséré, fixez le joint autour du port.
Installation du Keypad PRO
Avec la plaque de fixation magnétique installée sur l’appareil et la boîte murale fixée (câble connecté), placez le Keypad PRO dans la boîte. Il s’y fixera magnétiquement.
Lors de l’installation d’un appareil connecté par câble, veillez à ce que le fil ne soit pas placé sous la plaque de fixation magnétique.
Cachez l’excédent de câble sous la boîte murale ou dans sa section supérieure plus profonde.
Rallumez le circuit électrique et activez l’appareil dans l’application Tedee.
Retrait du Keypad PRO
Pour retirer l’appareil de la boîte murale, désactivez d’abord le circuit d’alimentation filaire.

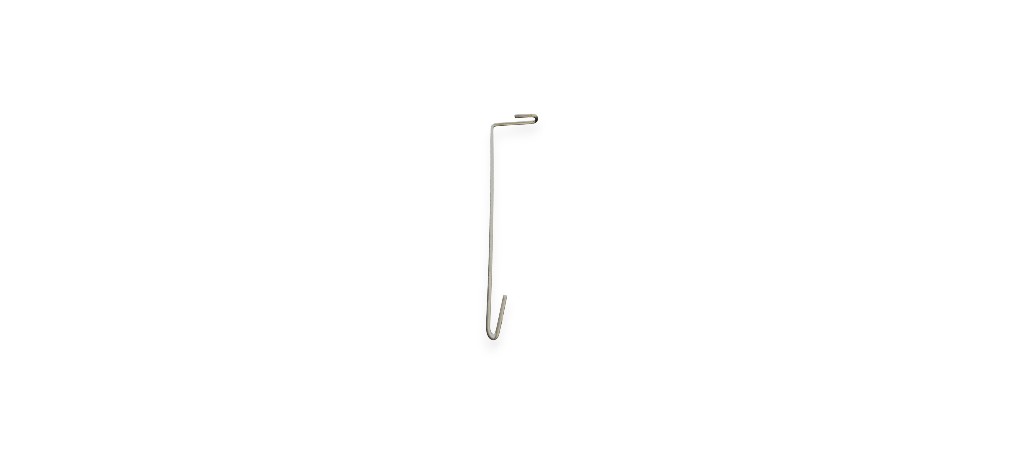

Prenez un trombone métallique et redressez-le. Pliez une extrémité à un angle de 90 degrés.
Insérez le trombone, avec l’extrémité coudée positionnée horizontalement, dans la fente située sur le bord inférieur du Keypad PRO. Une fois inséré, tournez le trombone pour que l’extrémité coudée accroche l’appareil. Tirez doucement pour détacher le Keypad PRO de son support magnétique.
