Soporte empotrado Tedee Keypad PRO
Guía del usuario y manual de instalación
“`html
| Este manual está destinado únicamente a usuarios profesionales y requiere el uso de un soporte de pared empotrado Tedee Keypad PRO dedicado, que se vende por separado del dispositivo.
Ponte en contacto con [email protected] para realizar el pedido. |
Introducción

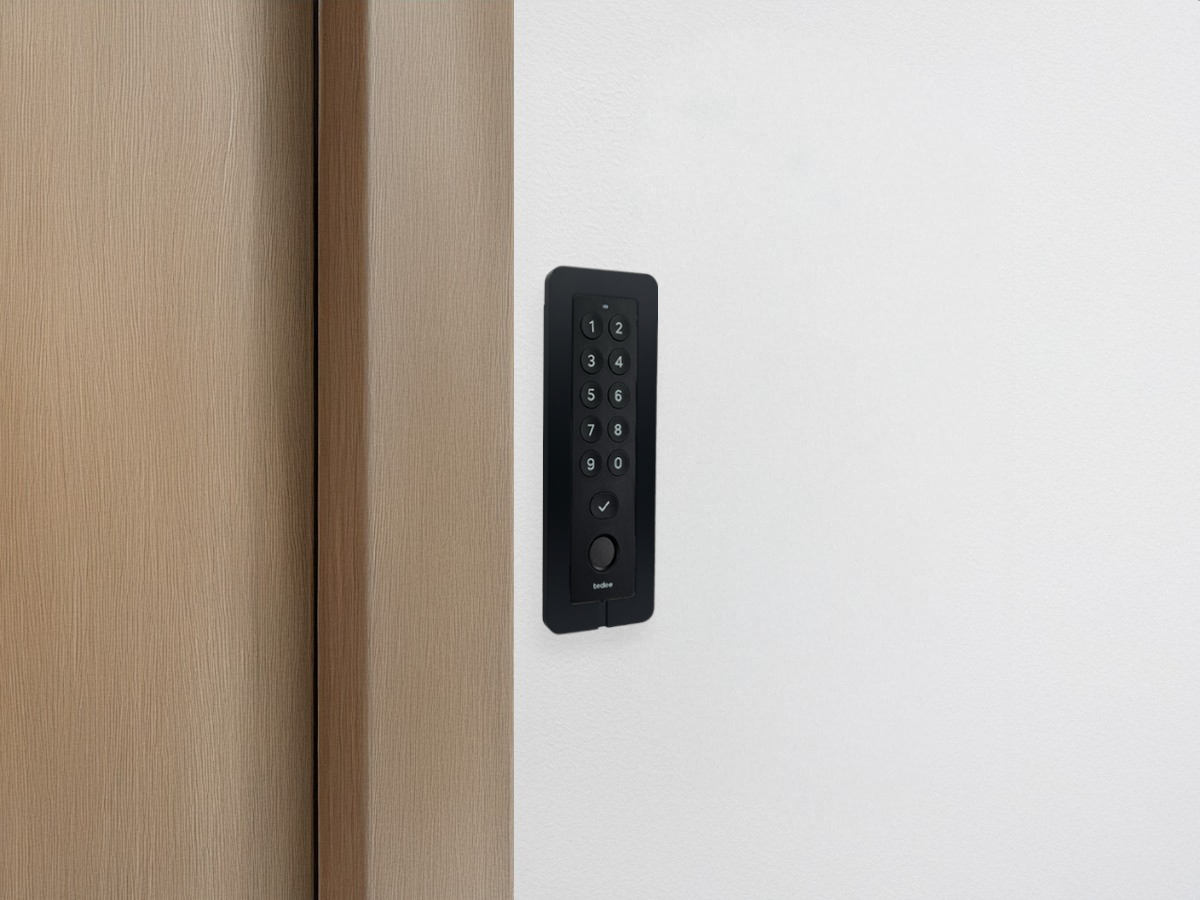

El Tedee Keypad PRO es compatible con un soporte de pared empotrado dedicado, lo que permite una instalación en pared sin juntas para un diseño limpio y un acabado de primera calidad.
Con una conexión de alimentación por cable oculta dentro de la pared, el soporte de pared empotrado ofrece una forma segura y elegante de ocultar y proteger los componentes electrónicos, logrando un aspecto estilizado y minimalista al tiempo que reduce las necesidades de mantenimiento.
Más información sobre el Tedee Keypad PRO aquí >>
Método de instalación
La caja de pared empotrada se instala en un hueco de la pared con dimensiones especificadas, donde se haya preparado una entrada cableada de 5–24 V CC y 0,5 A. El cable del adaptador de corriente se conecta a la fuente de alimentación y se introduce por una ranura de la caja de pared.
A continuación, la caja de pared se fija a la pared. El dispositivo se conecta al cable del adaptador de corriente y se instala en la caja de pared utilizando una placa de montaje magnética.
Contenido del set

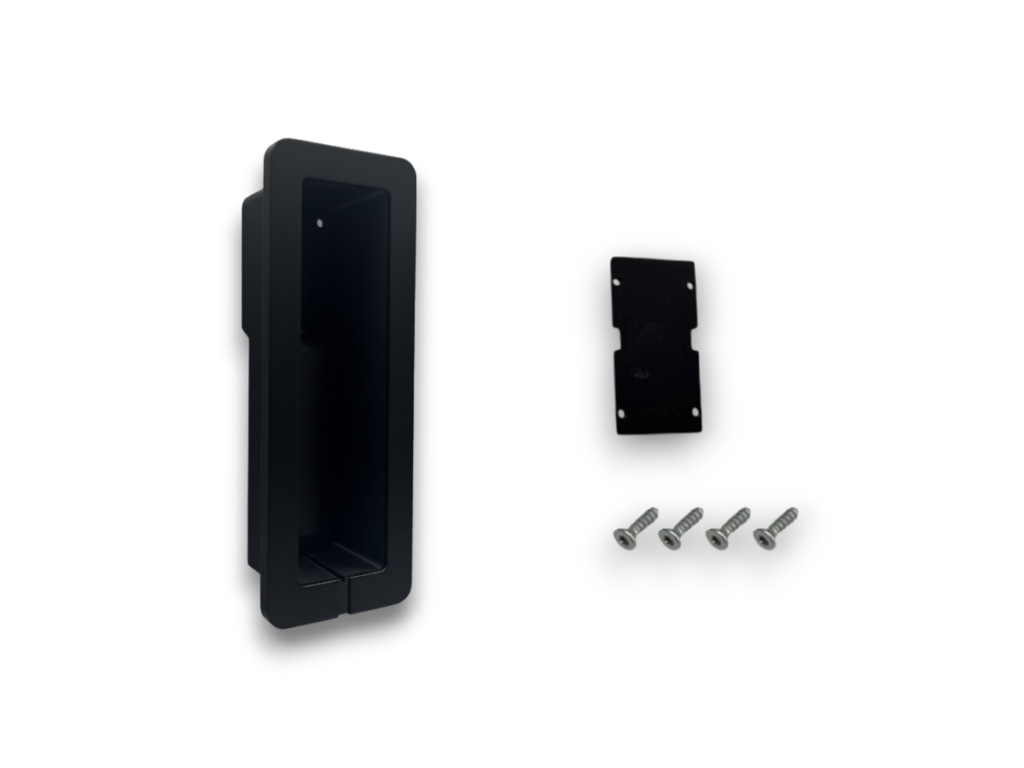

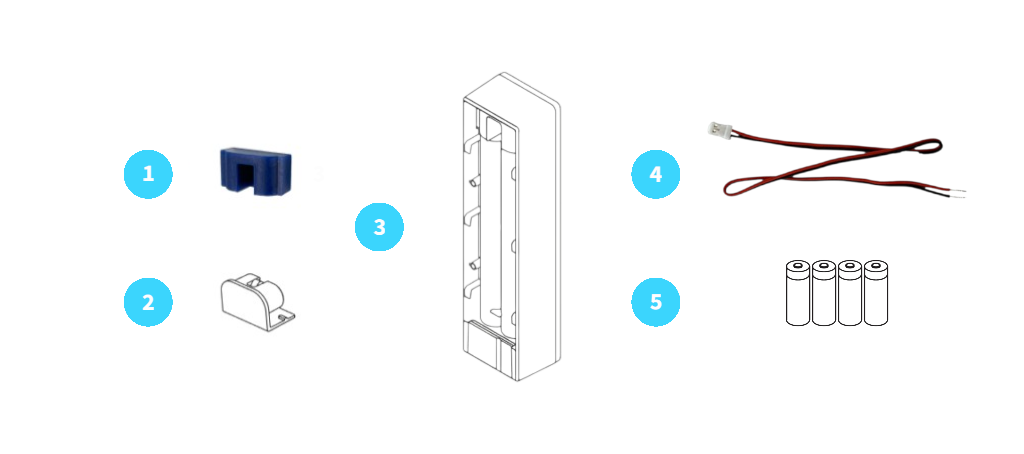

El set de soporte de pared empotrado incluye:
- Caja de pared
- Placa de montaje magnética
- 4 × tornillos de montaje
La instalación de la caja de pared utiliza componentes de la caja del Tedee Keypad PRO:
- Junta del puerto de alimentación
- Tapa de la batería
- Cuerpo del Tedee Keypad PRO
- Cable del adaptador de corriente
- 4 × pilas AAA
Alimentación
Cuando se instala con un soporte de pared empotrado, el Tedee Keypad PRO puede alimentarse mediante pilas reemplazables y/o mediante una conexión de alimentación por cable.
Incluso cuando se use una fuente de alimentación por cable, se recomienda insertar pilas en el Tedee Keypad PRO para garantizar su funcionamiento durante cortes o fallos de suministro. El dispositivo prioriza la alimentación por cable y solo usa la energía de las pilas cuando es necesario.
Si utilizas pilas junto con la entrada de alimentación por cable, recuerda sustituirlas cada dos años, independientemente de su nivel de carga, para evitar fugas.
| IMPORTANTE
Antes de usar tu nuevo Keypad PRO, lee atentamente el folleto con información de seguridad adjunto. Tu seguridad es nuestra máxima prioridad, y el folleto contiene información importante para garantizar un funcionamiento seguro y sin problemas. |
Resistencia al agua
El Tedee Keypad PRO es resistente a la lluvia y apto para instalación en exteriores. Sin embargo, no está diseñado para ubicaciones con exposición prolongada, directa y sin protección al agua.
Ten en cuenta que el soporte de pared empotrado para el Tedee Keypad PRO no proporciona protección contra el agua. Tedee no se hace responsable de los daños o fallos derivados del uso del soporte empotrado en instalaciones exteriores, incluida la exposición al agua.
Instalación
|
ADVERTENCIA NUNCA conectes el dispositivo directamente a un tomacorriente ni a una fuente de alimentación de 230 V/110 V. Hacerlo supone un alto riesgo de electrocución, incendio y lesiones graves. NO TOQUES salidas eléctricas sin la debida aislación (p. ej., guantes de goma). Incluso cuando el dispositivo esté apagado, las salidas pueden seguir teniendo corriente. DESCONECTA SIEMPRE el circuito eléctrico antes de realizar trabajos de instalación. |
Dimensiones del hueco
La caja de pared puede instalarse de dos maneras:

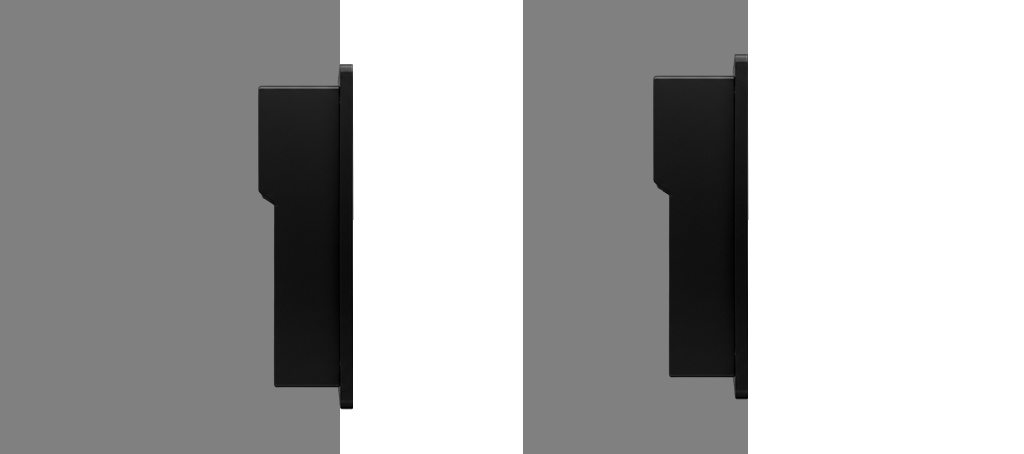

- Montaje superficial: el marco de aluminio se superpone a la pared, cubriendo el borde del hueco.
- Montaje empotrado en paneles de pared: toda la caja queda embutida en la pared, con el marco de aluminio enrasado con la superficie. Requiere un hueco doble más avanzado y preparación precisa.
Decide tu método de instalación preferido antes de determinar las dimensiones necesarias del hueco.

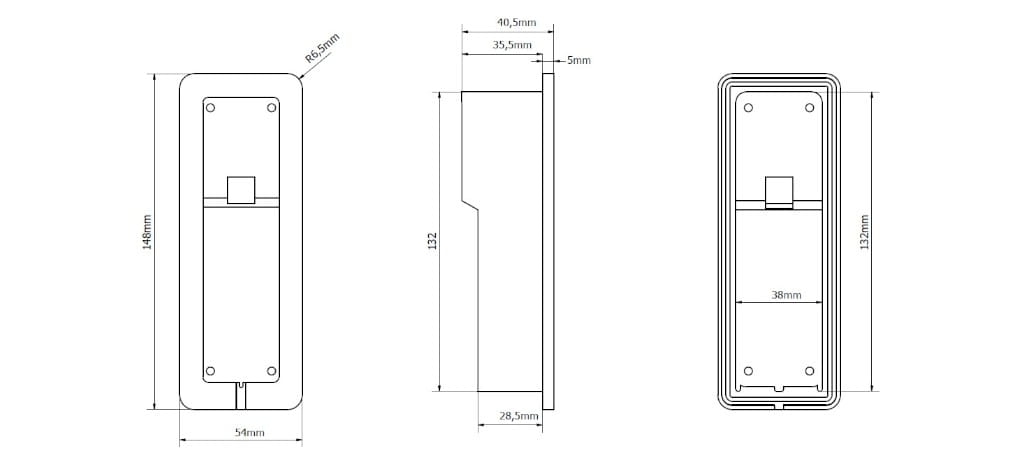

Antes de preparar el hueco según el método elegido, revisa las dimensiones exactas de la caja en el dibujo inferior. Deja suficiente espacio adicional y holgura para acomodar la conexión del cable y lograr el acabado deseado.

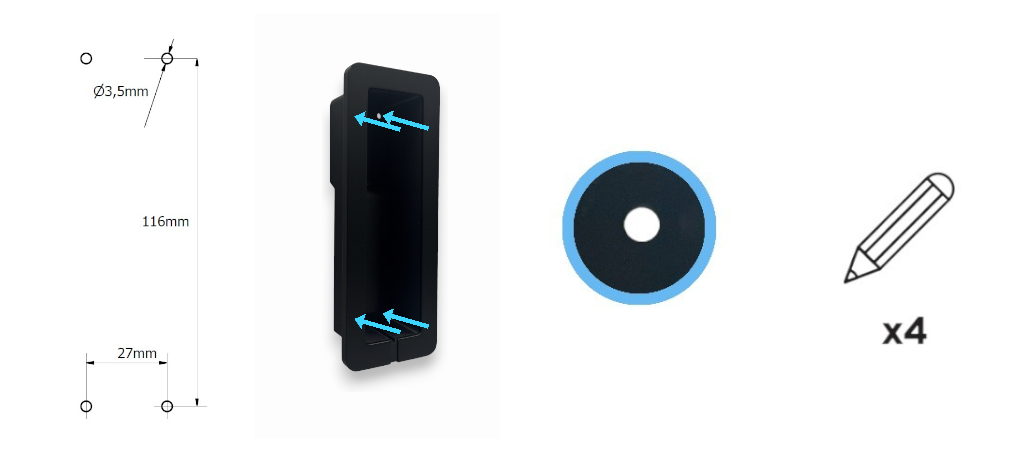

Tras preparar el hueco, usa la caja de pared como plantilla para marcar los puntos de taladrado o sigue las medidas de colocación de los orificios que se muestran en el dibujo.

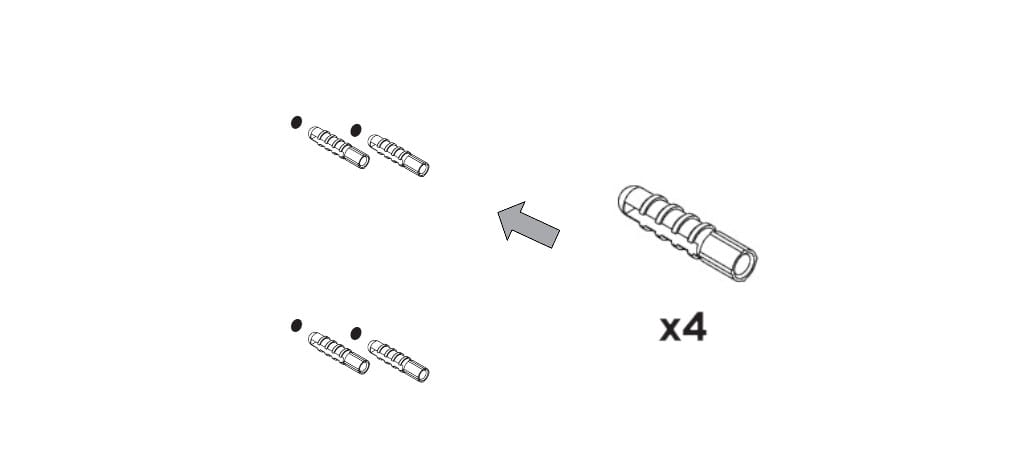

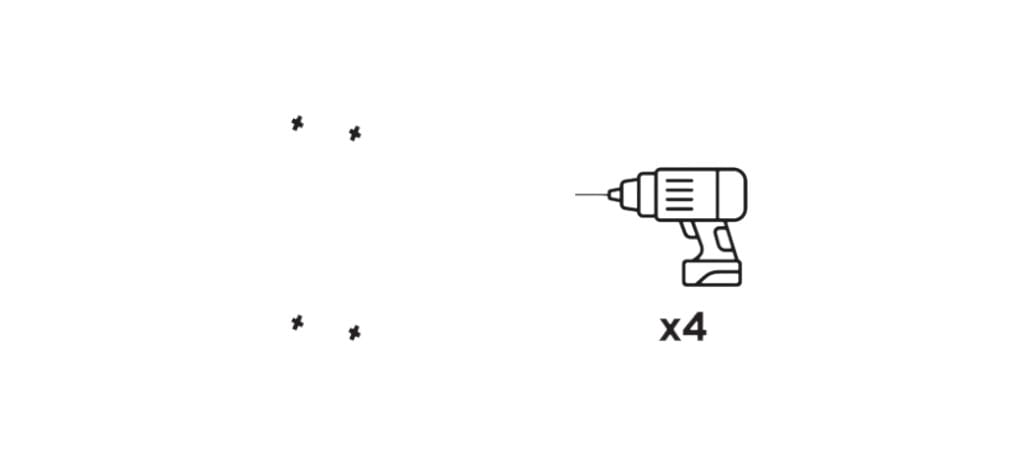

Taladra cuatro orificios e inserta tacos de pared.
Conexión del adaptador cableado

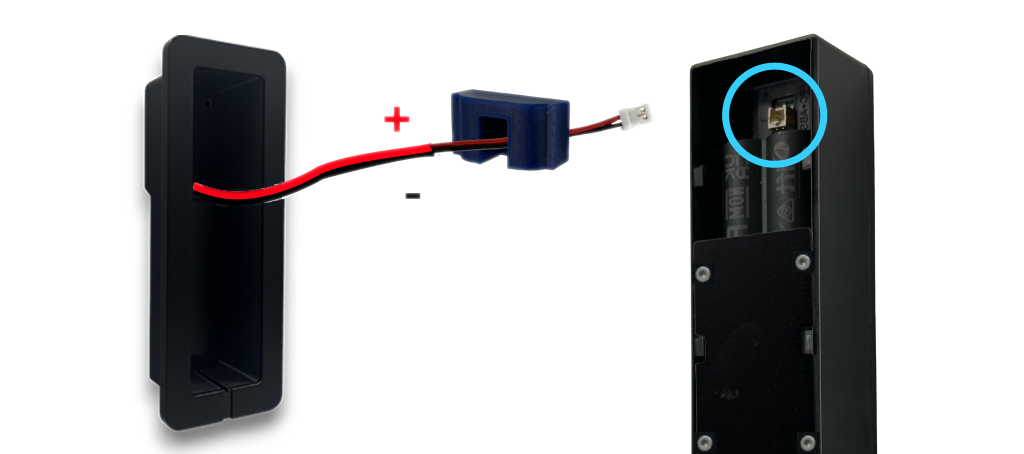

Retira la junta del Tedee Keypad PRO para dejar visible el puerto de alimentación.

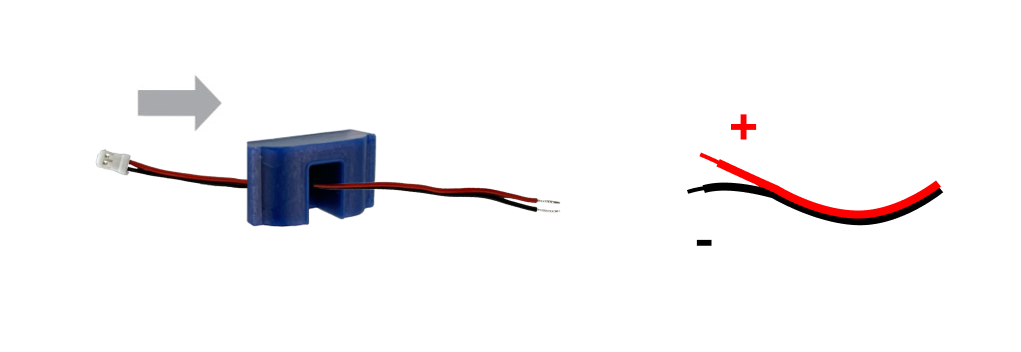

Pasa el cable del adaptador de corriente incluido con el Tedee Keypad PRO a través de la junta. Asegúrate de que el extremo del cable con el puerto quede detrás de la parte plana de la junta.
Conecta el cable del adaptador de corriente a la salida cableada de la pared:
Conecta el cable positivo (+) al cable rojo del Tedee Keypad PRO.
Conecta el cable negativo (–) al cable negro del Tedee Keypad PRO.
Garantiza una correcta aislación tanto frente a la electricidad como a la humedad.
Instalación de la caja de pared

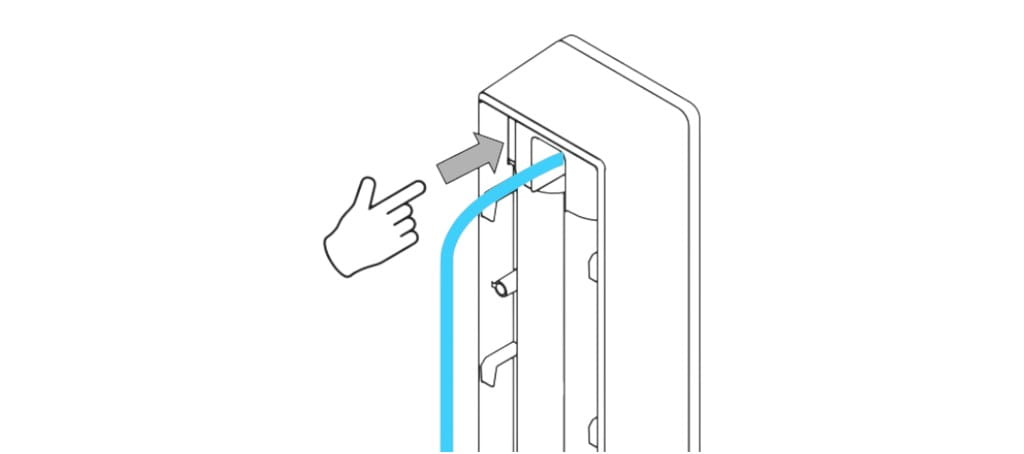

Guía el cable de alimentación a través de la ranura de la caja de pared.

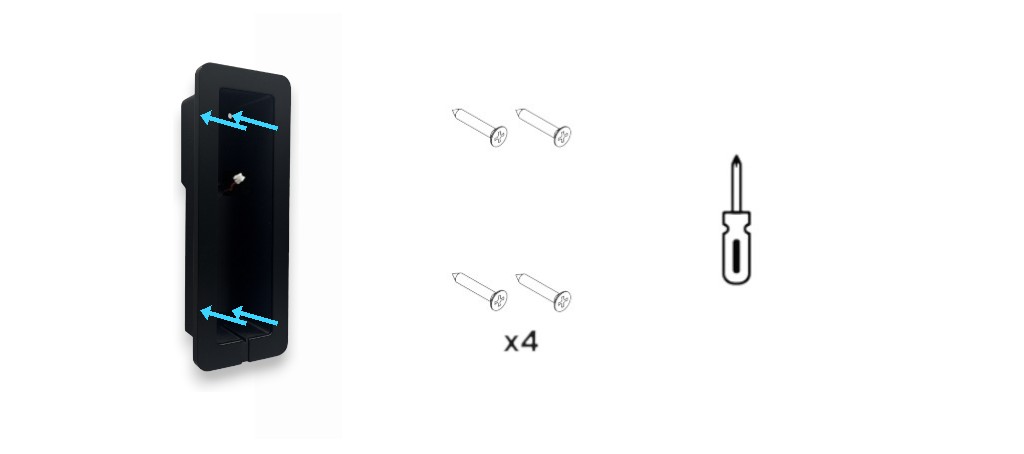

Introduce la caja de pared en el hueco y fíjala con cuatro tornillos.

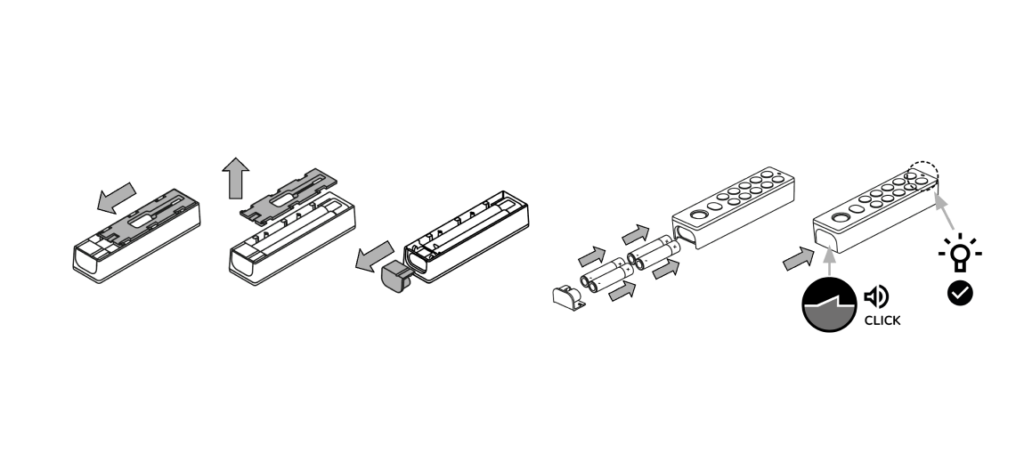

Instalación de las pilas
Si utilizas pilas con tu Tedee Keypad PRO:
Desliza hacia abajo y levanta la placa de montaje en la parte posterior del dispositivo.
Retira el conector de la batería de la base del dispositivo.
Inserta 4 × pilas AAA, asegurando la orientación correcta “+” y “–”, como se muestra en la ilustración o en las guías grabadas.
Vuelve a insertar el conector de la batería hasta que haga clic y quede bien sujeto.
El dispositivo se encenderá automáticamente, indicado por el parpadeo del LED en rojo, azul, verde y blanco.
No sustituyas la placa de montaje predeterminada.
Instalación de la placa de montaje magnética

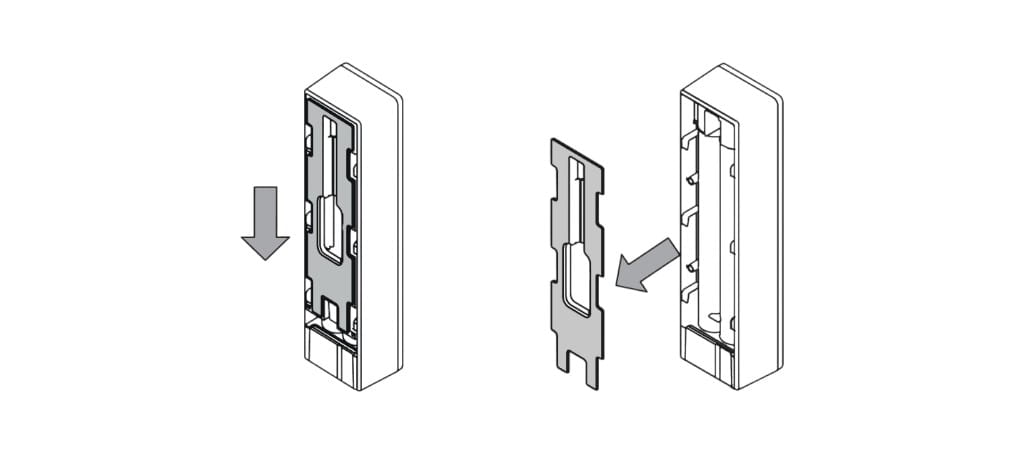

Si aún no lo has hecho, retira la placa de montaje predeterminada del Keypad PRO presionándola hacia abajo y levantándola.

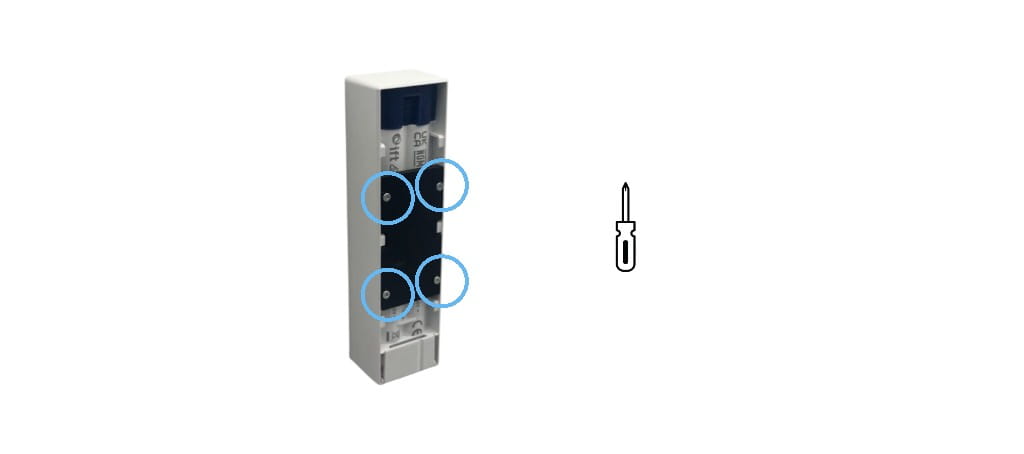

Instala la placa de montaje magnética en el Keypad PRO utilizando cuatro tornillos de montaje.
Conexión del Keypad PRO
Conecta el conector de alimentación al puerto del Tedee Keypad PRO.
Con el puerto de cable insertado, fija la junta alrededor del puerto.
Instalación del Keypad PRO

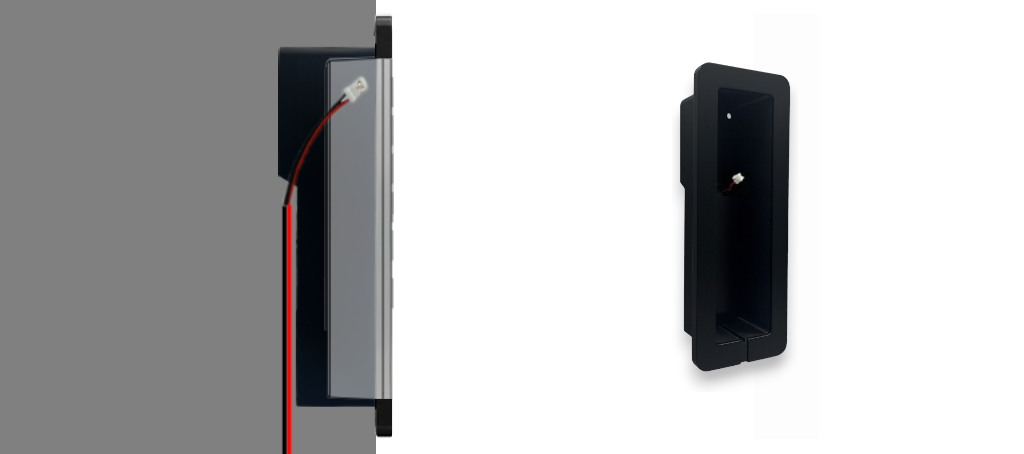

Con la placa de montaje magnética instalada en el dispositivo y la caja de pared fijada (con el cable conectado), coloca el Keypad PRO dentro de la caja. Se sujetará magnéticamente.

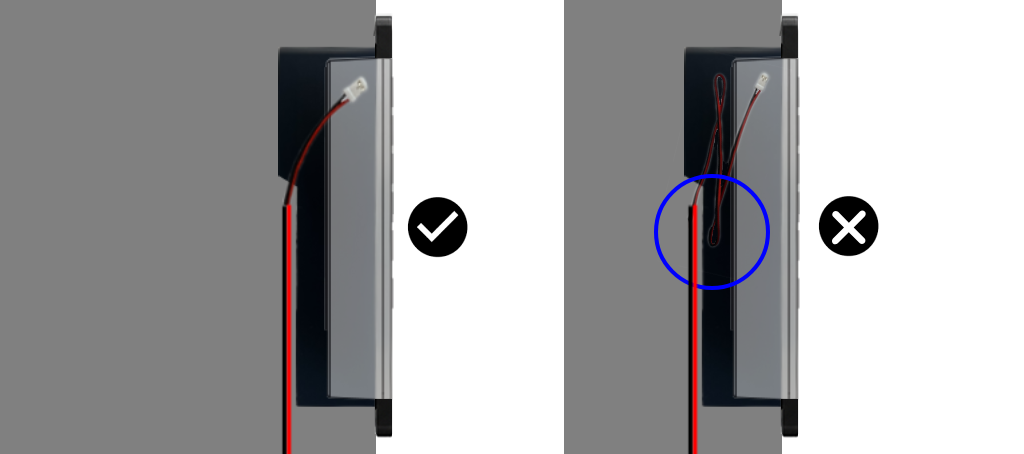

Al instalar un dispositivo conectado por cable, asegúrate de que el cable no quede colocado debajo de la placa de montaje magnética.
Oculta el cable sobrante debajo de la caja de pared o en su sección superior más profunda.
Vuelve a conectar el circuito eléctrico y activa el dispositivo en la app de Tedee.
Retirada del Keypad PRO
Para retirar el dispositivo de la caja de pared, desactiva primero el circuito de alimentación cableado.

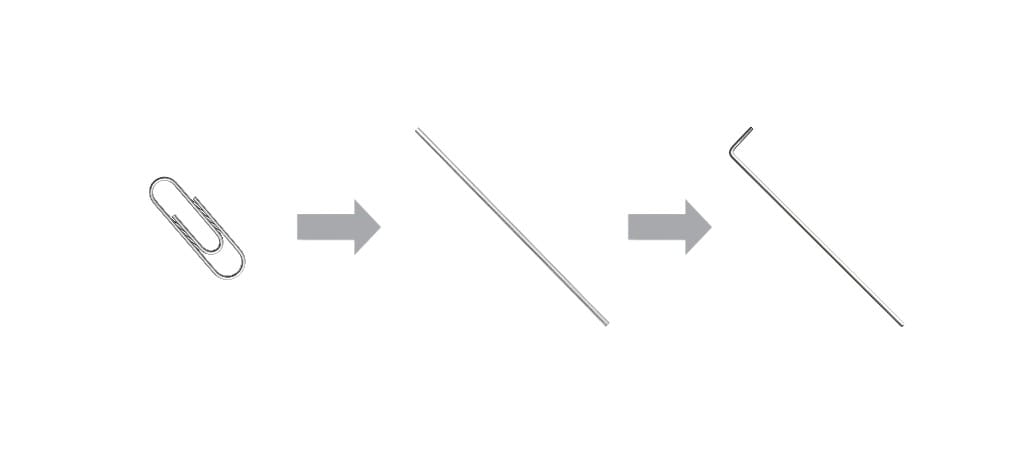

Toma un clip metálico y enderézalo. Dobla un extremo en un ángulo de 90°.

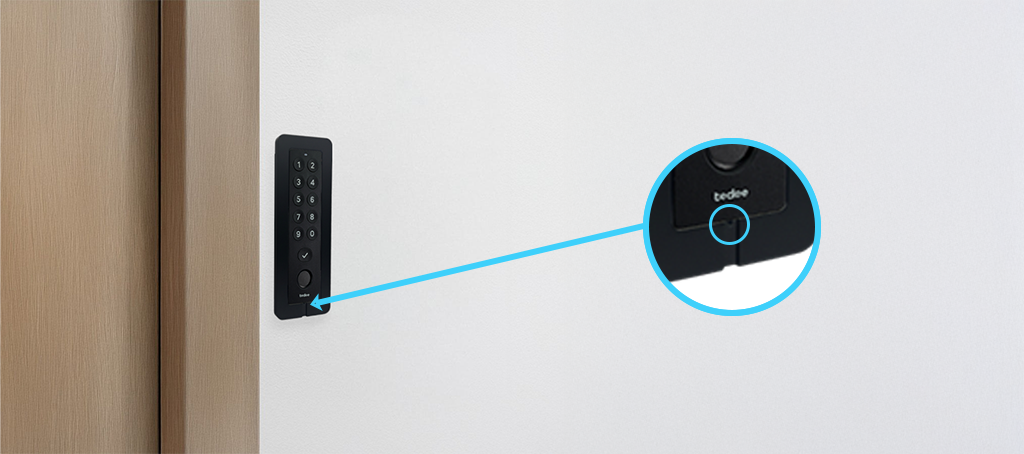

Introduce el clip, con el extremo doblado en posición horizontal, en la ranura del borde inferior del Keypad PRO. Una vez introducido, gira el clip de modo que el extremo doblado se enganche detrás del dispositivo. Tira suavemente del clip para desprender el Keypad PRO del soporte magnético.
