Tedee Keypad PRO Pull Bar
Gebruikersgids en installatiehandleiding
| De Tedee Keypad PRO Pull Bar mag alleen worden geïnstalleerd door professionele deurbeslagspecialisten.
Als u een Tedee Keypad PRO Pull Bar op uw deur wilt installeren, vraag dan uw lokale deurinstallateur om contact op te nemen met [email protected] Houd er rekening mee dat Tedee verschillende afwerkingen, types en maten trekstangen kan aanbieden die speciaal zijn bedoeld voor de Tedee Keypad PRO. Voor de installatie van de trekstang moet een geschikt product en een bevestigingsmethode worden gekozen die past bij het materiaal van het deurblad, zodat de installatie de veiligheid van uw deur waarborgt. Doe-het-zelfinstallatie is alleen toegestaan als het deurblad al is aangepast voor de installatie van een compatibele trekstang en is voorzien van speciale bevestigingsschroeven door een professional of de deurfabrikant. |
Inleiding

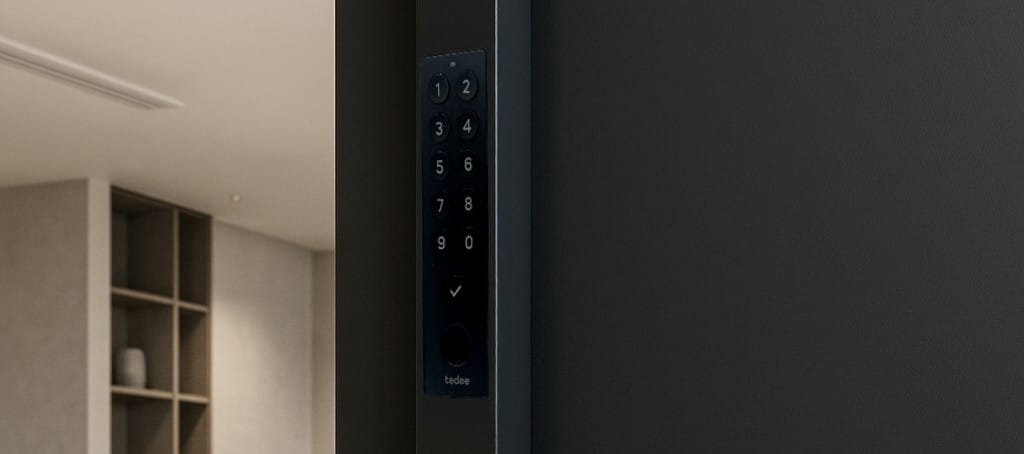

Het professionele aanbod van Tedee omvat een reeks trekstangen voor deuren, compatibel met de Tedee Keypad PRO. Wanneer deze aan de buitenzijde van het deurblad wordt gebruikt, biedt de trekstang een elegante methode voor naadloze installatie van het apparaat. Dankzij de soepele integratie met uw deurbeslag biedt de Tedee Keypad PRO al zijn biometrische en pincode-ontgrendelfuncties, terwijl een minimalistische, hoogwaardige afwerking behouden blijft.
Aangezien de Tedee Keypad PRO op batterijen werkt, is bij installatie in een trekstang geen bekabeling door de deur of installatie van extra laders nodig.
Meer informatie over de Tedee Keypad PRO is hier beschikbaar >>
Overwegingen m.b.t. dagschoot / deurkruk
Deuren met een trekstang gebruiken doorgaans geen aparte indrukbare deurkruk. In dergelijke configuraties wordt de veer van het slot bediend door een extra draaihoek van de sleutel in de cilinder na het ontgrendelen.
Tedee-sloten bieden een afzonderlijk configureerbare trekveerfunctie, geactiveerd via de Tedee Keypad PRO, die de traditionele indrukbare deurkruk vervangt. Zorg ervoor dat deze functie van uw slimme slot is ingeschakeld, zodat ontgrendelingen met pincode of vingerafdruk worden voltooid door aan de veer te trekken.
Waterbestendigheid
De Tedee Keypad PRO is bestand tegen regen en geschikt voor installatie buitenshuis. Hij is echter niet bedoeld voor locaties met langdurige, directe en onbelemmerde blootstelling aan water.
Bevestiging voor Keypad PRO
De magnetische montageplaat wordt op de achterkant van de Tedee Keypad PRO vastgeschroefd. Het apparaat wordt vervolgens in een uitsparing in de trekstang geplaatst, waar het magnetisch wordt bevestigd.
Het apparaat is niet permanent aan de deur bevestigd en kan met basisgereedschap uit de trekstang worden verwijderd. Houd altijd een smartphone met de Tedee-app bij u voor toegang tot uw slimme slot en neem een traditionele sleutel mee voor noodgevallen.
Inhoud van de set

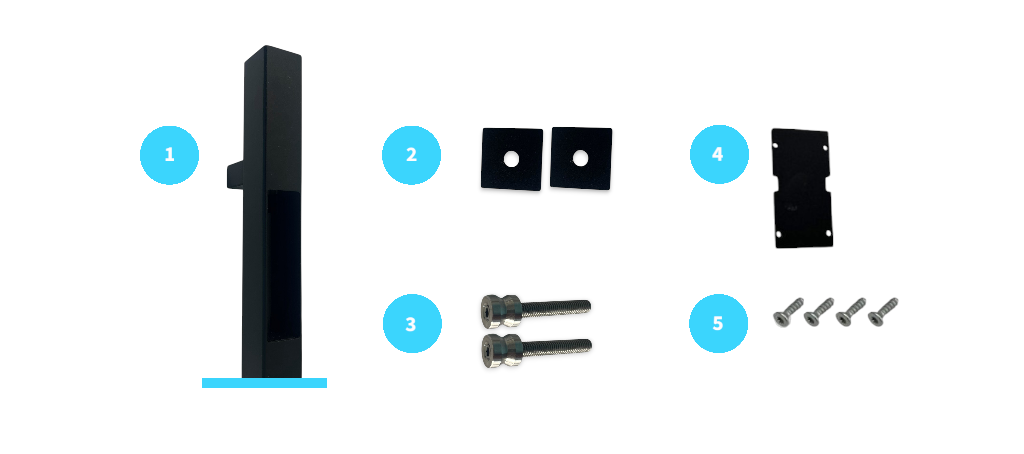

De set met trekstang bevat:
- Trekstang
- Afwerkringen
- Bevestigingsschroeven
- Magnetische montageplaat
- 4 × schroeven voor het monteren van de plaat
Installatie
Installatie van de trekstang

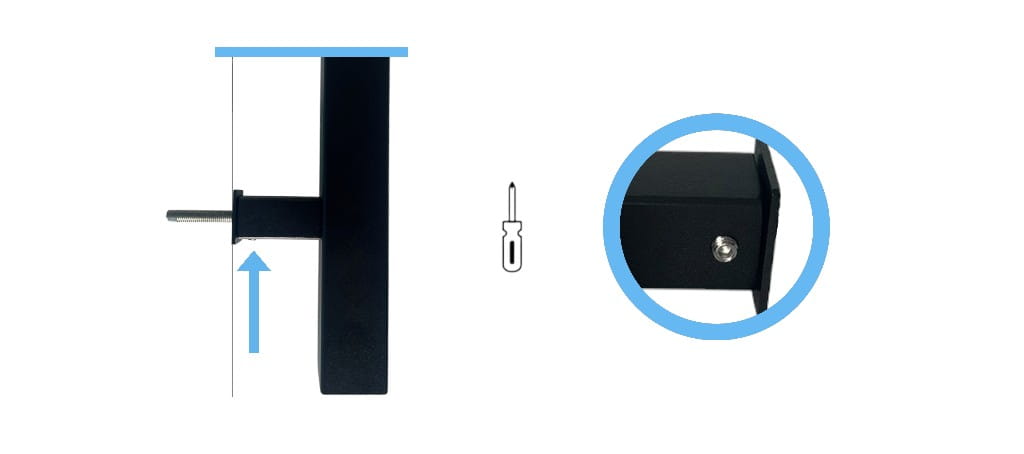

Schuif de trekstang over de bevestigingsschroeven en zet elke schroef vast aan de onderzijde van elke montagebeugel met een inbussleutel.
Installatie van de Tedee Keypad PRO
Schuif de montageplaat omlaag en verwijder deze van de achterkant van het apparaat.
Verwijder de batterijstekker aan de onderzijde van het apparaat.
Plaats vier AAA-batterijen en let op de juiste “+”- en “–”-oriëntatie, zoals weergegeven in de illustratie of op de gegraveerde markeringen.
Plaats de batterijstekker terug totdat deze stevig vastklikt.
Het apparaat schakelt automatisch in; dit wordt aangegeven door knipperende LED-kleuren rood, blauw, groen en wit.
Vervang de standaard montageplaat niet.
Monteer de magnetische montageplaat op de Keypad PRO met behulp van vier bevestigingsschroeven.

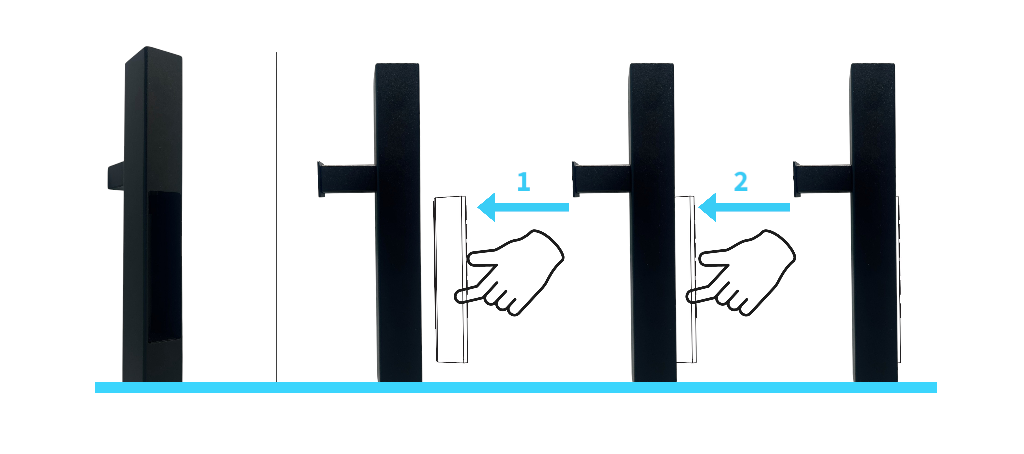

Plaats de Keypad PRO parallel aan de deurkruk in de uitsparing. Het apparaat hecht zich magnetisch aan de trekstang.
Activeer het apparaat in de Tedee-app.
Installatie van de Tedee Keypad PRO

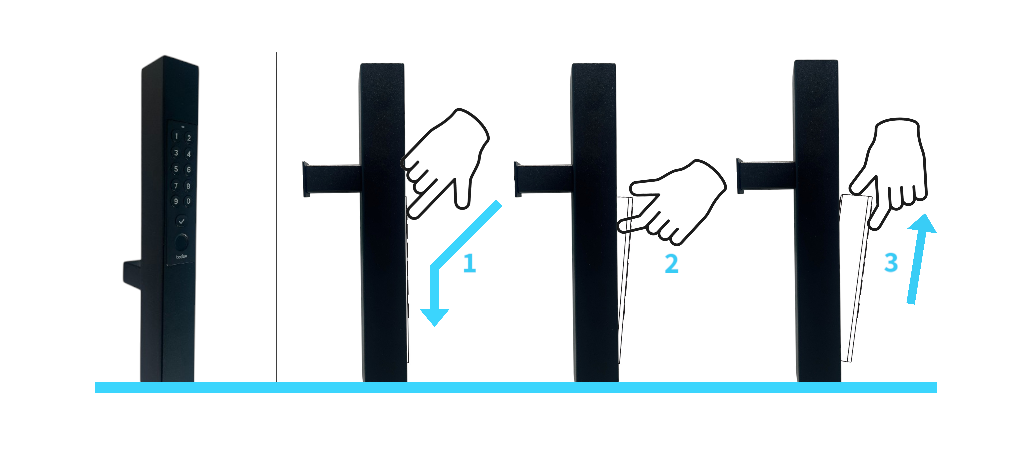

Om de Keypad PRO uit de trekstang te verwijderen, drukt u met uw vinger op de bovenzijde van het apparaat en schuift u het omlaag.
Het apparaat kantelt licht naar buiten, waarbij de bovenste helft uit de trekstang komt. Pak de Keypad PRO vast en verwijder hem uit de houder door hem omhoog te schuiven.
