Tedee Dry Contact
Manuale di installazione
Introduzione
Tedee Dry Contact è un’unità delle dimensioni di una scatola di fiammiferi che si collega alle serrature intelligenti Tedee GO e Tedee PRO tramite Bluetooth. Può essere collegato direttamente ai sistemi di contatti puliti esistenti tramite le connessioni per l’alimentazione e i segnali di controllo.
Tedee Dry Contact è stato progettato per espandere le funzionalità delle serrature intelligenti Tedee, consentendo:
- Collegamenti diretti ai sistemi di allarme.
- Integrazione locale con i sistemi smart home compatibili.
- Utilizzo con gli apriporta elettronici e nelle installazioni di infrastrutture critiche.
- Funzionamento tramite semplici comandi manuali come pulsanti e interruttori.
- Altre funzionalità in base alle necessità.
Esempio di applicazione
Supponiamo di voler sbloccare una serratura intelligente Tedee GO premendo un pulsante fisico dedicato in una reception per consentire ai visitatori di entrare in una proprietà senza utilizzare l’app Tedee su uno smartphone.
È possibile collegare Tedee Dry Contact a un interruttore a filo compatibile alimentato a batteria e abbinarlo alla serratura intelligente.
Quando viene premuto, questo pulsante attiva il Tedee Dry Contact per sbloccare in modalità wireless la serratura intelligente tramite Bluetooth, eliminando la necessità di app o di una connessione cloud online.
Requisiti di installazione e considerazioni sulla sicurezza
Leggere attentamente le informazioni riportate di seguito per garantire la propria sicurezza durante il processo di installazione di Tedee Dry Contact.
L’installazione del Tedee Dry Contact è destinata a una configurazione professionale per garantire la sicurezza e la conformità agli standard elettrici.
Il contatto pulito Tedee deve essere installato in modo permanente in una posizione in cui possa connettersi simultaneamente alle serrature intelligenti Tedee PRO o Tedee GO tramite Bluetooth e deve essere collegato a una fonte di alimentazione e a un controllore di contatto pulito.
Sicurezza
Il controllo di una serratura intelligente Tedee tramite Tedee Dry Contact sostituisce il tipico sistema di sicurezza cloud Tedee e l’autenticazione digitale con un metodo di accesso alternativo e cablato.
Tedee non è responsabile della sicurezza fisica dell’installazione o della protezione dei dispositivi da accessi non autorizzati. Come qualsiasi controller di allarme o sistema di gestione degli accessi, la sua ubicazione, la sua amministrazione e i suoi utenti devono essere protetti, verificati e monitorati regolarmente.
Compatibilità con i lucchetti intelligenti
Per accoppiare o scorporare Tedee Dry Contact con Tedee PRO o Tedee GO, l’utente deve avere un livello di accesso proprietario o amministratore sulla serratura intelligente.
Un contatto pulito Tedee controlla una sola serratura intelligente Tedee.
Considerazioni sul Bluetooth
In genere, la portata del Bluetooth che consente il funzionamento di una serratura intelligente si estende fino a 10 metri (circa 30 piedi) intorno a Tedee PRO / Tedee GO. Tuttavia, le caratteristiche specifiche di configurazione e localizzazione possono richiedere un’installazione più ravvicinata.
Tenete presente che la portata del Bluetooth è molto sensibile alle barriere fisiche; gli spazi aperti consentono una maggiore distanza di connessione, mentre muri, porte o strutture e impianti metallici possono ridurne significativamente la portata.
Il metodo migliore per determinare il raggio d’azione è quello di testarlo sbloccando una serratura intelligente con l’app Tedee via Bluetooth nel luogo previsto. Se la connessione è efficiente, quel luogo è adatto all’installazione permanente di Tedee Dry Contact.
Alimentazione
Tedee Dry Contact utilizza un ingresso di alimentazione di 5-60 V CC, offrendo la compatibilità con un’ampia gamma di fonti di alimentazione, dai power bank ai collegamenti elettrici permanenti.
Assicurarsi che nel luogo di installazione previsto per il dispositivo sia disponibile una fonte di alimentazione che consenta una connessione efficiente alla serratura intelligente tramite Bluetooth.
Tedee Dry Contact non include un adattatore di alimentazione.
Non collegare mai Tedee Dry Contact direttamente a una presa di corrente o a un’alimentazione a 230V/110V.
AvvertenzeCollegare il dispositivo solo secondo lo schema presentato in questo manuale. Collegamenti errati possono essere pericolosi, danneggiare il dispositivo e invalidare la garanzia. Pericolo! Pericolo di scosse elettriche!Anche quando il dispositivo è spento, le uscite possono essere sotto tensione (trasmettono attivamente elettricità). Tutti i lavori di installazione devono essere SEMPRE eseguiti con il circuito di alimentazione scollegato. NotaIl collegamento del dispositivo a un alimentatore non conforme alle specifiche indicate nelle norme EN 50081-1, EN 50082-1, UL508 e EN 60950 può invalidare la garanzia. |
Precauzioni di sicurezza
Prima di installare il dispositivo Tedee Dry Contact, scollegare lil circuito di alimentazione dell’installazione.
Spegnere il fusibile principale o scollegare il cavo di alimentazione dalla presa principale.
Posizione di installazione
Installare il modulo in un luogo protetto da condizioni ambientali avverse e da accessi non autorizzati, ad esempio in una scatola a incasso o all’interno dell’involucro del dispositivo controllato.
Posizionamento e installazione del dispositivo
Tenere presente che gli elementi metallici (fili, parti dell’alloggiamento) possono influenzare negativamente la connessione wireless e il funzionamento del dispositivo.
Si raccomanda di fissare il modulo in una posizione stabile. Il corpo del dispositivo presenta due fori adatti a un’installazione sicura mediante viti (non incluse).
Fase 1) Linee guida per la connessione
Il dispositivo utilizza due ingressi logici per attivare le operazioni di blocco e sblocco. Questi possono essere collegati a qualsiasi uscita compatibile, come controllori di allarme, pulsanti, interruttori o relè.
Due uscite comunicano lo stato della serratura, indicando se è bloccata o sbloccata e se il dispositivo richiede attenzione, ad esempio quando è bloccato, deve essere ricaricato o deve essere calibrato.
Il funzionamento degli ingressi e delle uscite di Tedee Dry Contact può essere configurato all’interno dell’app Tedee.
Guida al cablaggio
Consultare gli schemi riportati di seguito, prestando particolare attenzione alla designazione dei connettori.
(1) + 5-60V DC
(2) – 5-60V DC
(3) OUT1 – USCITA 1
(4) OUT2 – USCITA 2
(5) IN1 – INGRESSO 1
(6) IN2 – INGRESSO 2
(7) COM – COMUNE
Processo di cablaggio
Iniziare collegando l’alimentazione da 5-60 V CC ai connettori (1) e (2) come mostrato nel disegno sopra, assicurando la corretta polarità dei connettori (+) e (-).
Collegare i terminali di ingresso e uscita (3), (4), (5) e (6), collegandoli sempre al circuito comune tramite il connettore COM (7).
Assicurarsi che il dispositivo sia collegato correttamente secondo lo schema e che non vi siano componenti metallici allentati, che potrebbero accidentalmente causare un cortocircuito.
Attivazione del dispositivo
Attivare il dispositivo accendendo la corrente, inserendo il fusibile principale o ricollegando il cavo di alimentazione alla presa di corrente.
Fase 2) Aggiunta del dispositivo all’app Tedee
Per configurare Tedee Dry Contact, è necessario disporre di un account Tedee con il livello di accesso proprietario o amministratore della serratura intelligente che sarà collegata al controller del contatto pulito.
1) Scaricate l’applicazione Tedee per smartphone.
Google Play |
App Store |
2) Se non è già stato fatto, installare Tedee PRO o Tedee GO e aggiungerlo al proprio account.
3) Avviare l’app Tedee sullo smartphone e accedere.
4) Dall’elenco dei dispositivi, accedere al menu della barra laterale premendo l’icona nell’angolo in alto a sinistra.
5) Scegliere “Aggiungi nuovo dispositivo” e premere “Aggiungi nuovo dispositivo“.
6) Immettere il codice di attivazione di Tedee Dry Contact: è fornito come codice QR e in formato testo all’interno del manuale cartaceo del dispositivo ed è anche stampato su un adesivo sul dispositivo.
7) Fare clic su “Connetti“. Lo smartphone aggiungerà il Tedee Dry Contact al proprio account. Successivamente, si procederà all’accoppiamento di Tedee Dry Contact con le serrature intelligenti Tedee PRO o Tedee GO.
8) Premere “Continua” per eseguire la scansione delle serrature intelligenti Tedee nel raggio d’azione Bluetooth del contatto pulito Tedee.
9) Scegliere la serratura intelligente da associare a Tedee Dry Contact, premere “Associa“, quindi “Continua”.
Ora si è pronti a configurare il contatto pulito Tedee e le operazioni dei suoi ingressi e uscite.
Passo 3 ) Configurazione del dispositivo
Il contatto pulito Tedee associato verrà visualizzato nell’elenco dei dispositivi, nella sezione “Accessori“.
Tedee Dry Contact non dispone di una schermata di controllo. Selezionando il dispositivo si accede direttamente alle sue impostazioni.

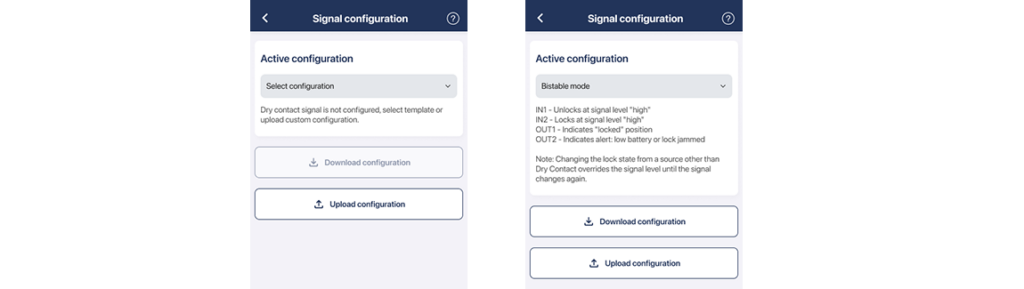

Configurazione del segnale
Per impostare il funzionamento degli ingressi e delle uscite logiche del contatto pulito, passare alla scheda “Configurazione del segnale” nelle impostazioni.
A questo punto, selezionate le configurazioni per gli ingressi e le uscite secondo le linee guida descritte in dettaglio all’interno dell’applicazione.
Blocco accoppiato
Nelle impostazioni del dispositivo, Tedee Dry Contact può essere scorporato da una serratura intelligente collegata solo se l’utente ha accesso a livello di proprietario o amministratore a entrambi i dispositivi contemporaneamente.
Se il Tedee Dry Contact non è associato o non è attualmente associato con nessuna serratura intelligente, questo passaggio visualizzerà le serrature intelligenti collegate al vostro account Tedee. È quindi possibile scegliere una serratura intelligente da associare a Tedee Dry Contact.
Condivisione del controllo
Premendo l’icona a sinistra nel menu inferiore delle impostazioni di Tedee Dry Contact si aprono i controlli di condivisione degli accessi, dove il proprietario del dispositivo può concedere l’accesso a livello di amministratore ad altri utenti.
L’accesso a Tedee Dry Contact può essere condiviso in modo permanente solo con altri amministratori; non supporta tipi di utenti ospiti o accessi temporanei/ricorrenti.
Tenere presente che la condivisione dell’accesso a Tedee Dry Contact concede solo l’autorizzazione a sfogliare e modificare le impostazioni. Il controllo di una serratura intelligente richiede un processo di condivisione separato.
Per associare (o scorporare) un Tedee Dry Contact con uno smart lock Tedee, l’utente deve essere proprietario o amministratore di entrambi i dispositivi.
Gli utenti ospiti delle serrature intelligenti non hanno accesso ad alcuna informazione o configurazione di Tedee Dry Contact.
Reset di fabbrica
Un reset di fabbrica rimuove tutte le associazioni e le configurazioni di ingressi e uscite. Dopo un reset di fabbrica, il dispositivo deve essere aggiunto all’account Tedee.
Per ripristinare le impostazioni di fabbrica di Tedee Dry Contact:
1) Premere il pulsante del contatto pulito Tedee.
2) Tenere premuto il pulsante finché il LED rosso non lampeggia e rilasciare immediatamente il pulsante.
3) Il reset è confermato da tre lampeggi del LED rosso.
Tedee Dry Contact e Tedee Bridge
Il Tedee Dry Contact può essere associato con un Tedee Bridge, se si trova nel suo raggio d’azione Bluetooth, per consentire l’aggiornamento automatico del firmware e l’accesso remoto alla sua configurazione.
Se si è proprietari o amministratori di entrambi i dispositivi, accedere al pannello di accesso di Tedee Bridge e premere l’icona “+” nell’angolo in alto a destra per eseguire la scansione dei dispositivi disponibili.
