Tedee Dry Contact
Manual de Instalação
Introdução
Tedee Dry Contact é uma unidade do tamanho de uma caixa de fósforos que se liga às fechaduras inteligentes Tedee GO e Tedee PRO através de Bluetooth. Pode ser ligada diretamente aos sistemas de contacto seco existentes através de ligações de alimentação e de sinais de controlo.
O Tedee Dry Contact foi concebido para expandir a funcionalidade das fechaduras inteligentes Tedee, e permite:
- ligações diretas a sistemas de alarme;
- integração local com sistemas domésticos inteligentes compatíveis;
- utilização com dispositivos eletrónicos de abertura de portas e em instalações de infraestruturas críticas;
- funcionamento através de controlos manuais simples, como botões e interruptores;
- outras funcionalidades, se necessário.
Exemplo de aplicação
Suponha que pretende desbloquear uma fechadura inteligente Tedee GO através de um botão específico na receção para permitir que visitantes entrem na propriedade sem terem de usar a aplicação Tedee num smartphone.
Nesse caso, é possível ligar o Tedee Dry Contact a um interrutor com fios compatível, alimentado a pilhas, e emparelhá-lo com a fechadura inteligente.
Quando premido, o botão aciona o Tedee Dry Contact e desbloqueia a fechadura inteligente através de Bluetooth, eliminando a necessidade de aplicações ou de uma ligação à nuvem online.
Requisitos de instalação e considerações de segurança
Leia atentamente as seguintes informações para garantir a sua segurança durante o processo de instalação do Tedee Dry Contact.
A instalação do Tedee Dry Contact deve ser efetuada por profissionais, de modo a garantir a segurança e a conformidade com as normas elétricas.
O Tedee Dry Contact deve ser instalado de forma permanente num local onde possa ligarse simultaneamente às fechaduras inteligentes Tedee PRO ou Tedee GO através de Bluetooth e deve ser ligado a uma fonte de alimentação e a um controlador de contacto seco.
Segurança
O controlo da fechadura inteligente Tedee através do Tedee Dry Contact substitui o sistema de segurança na nuvem e a autenticação digital, típicos da Tedee, por um método de acesso alternativo, com fios.
A Tedee não é responsável pela segurança física do sistema nem pela proteção dos seus dispositivos contra o acesso não autorizado. Tal como acontece com qualquer controlador de alarme ou sistema de gestão de acesso, a sua localização, administração e utilizadores devem ser protegidos, verificados e monitorizados regularmente.
Compatibilidade com a fechadura inteligente
Para emparelhar ou desemparelhar o Tedee Dry Contact com a Tedee PRO ou a Tedee GO, o utilizador deve ter conta de proprietário ou administrador na fechadura inteligente.
Um Tedee Dry Contact controla apenas uma fechadura inteligente Tedee.
Considerações sobre o Bluetooth
Em condições normais, o alcance do Bluetooth que permite o funcionamento de uma fechadura inteligente estende-se até 10 metros (aproximadamente 30 pés) ao redor da Tedee PRO/Tedee GO. No entanto, as características específicas de configuração e localização podem exigir uma instalação mais próxima.
O alcance do Bluetooth é altamente sensível a barreiras físicas – espaços abertos permitem uma maior distância de ligação; por outro lado, paredes, portas, ou estruturas e instalações metálicas podem reduzir significativamente o alcance.
O melhor método para determinar o alcance da localização disponível é testá-lo, destrancando a fechadura inteligente através da aplicação Tedee, via Bluetooth, no local pretendido. Se a ligação for eficaz, o local é adequado para a instalação permanente do Tedee Dry Contact.
Fonte de alimentação
O Tedee Dry Contact utiliza uma entrada de 5–60 V, CC, sendo compatível com uma vasta gama de fontes de energia, desde powerbanks a ligações elétricas permanentes.
Certifique-se de que existe uma fonte de alimentação no local previsto para o dispositivo, em que este se possa ligar eficazmente à fechadura inteligente através de Bluetooth.
O Tedee Dry Contact não inclui adaptador de corrente.
Nunca ligue o Tedee Dry Contact diretamente a uma tomada elétrica ou a uma fonte de alimentação de 230 V/110 V.
AvisoLigue o aparelho apenas de acordo com o esquema apresentado neste Manual. Ligações incorretas podem ser perigosas, podem danificar o aparelho, e podem anular a garantia. Perigo! Risco de choque elétrico!Mesmo quando o aparelho está desligado, as saídas podem continuar sob tensão (transmitindo ativamente eletricidade). Todos os trabalhos de instalação devem ser SEMPRE efetuados com o circuito elétrico desligado. NotaA ligação do dispositivo a uma fonte de alimentação que não cumpra as especificações descritas nas normas EN 50081-1, EN 50082-1, UL508, e EN 60950 pode anular a garantia. |
Precauções de segurança
Desligue a eletricidade antes de instalar o Tedee Dry Contact.
Desligue o fusível principal ou desligue o cabo de alimentação da tomada principal.
Local de instalação
Instale o módulo num local protegido de condições ambientais adversas e de acesso não autorizado: por exemplo, numa caixa embutida ou no interior da caixa do dispositivo que vai ser controlado.
Colocação e instalação do dispositivo
Lembre-se de que elementos metálicos (fios, peças) podem influenciar negativamente a ligação sem fios e o funcionamento do dispositivo.
Recomendamos que o módulo seja fixado numa posição estável. O dispositivo tem dois orifícios para uma instalação segura com parafusos (não incluídos).
Passo 1: Ligar o dispositivo
O dispositivo utiliza duas entradas para acionar operações de bloqueio e desbloqueio. Estas podem ser ligadas a saídas compatíveis (como controladores de alarme, botões, interruptores, ou relés).
Duas saídas transmitem o estado da fechadura, indicando se está trancada ou destrancada, e se o dispositivo necessita de atenção (por exemplo, quando está bloqueado, quando necessita de ser carregado, ou de ser calibrado).
O funcionamento das entradas e saídas do Tedee Dry Contact pode ser configurado na aplicação Tedee.
Guia de cablagem
Consulte os esquemas abaixo, prestando especial atenção à designação dos conectores.
(1) + 5-60V DC
(2) – 5-60V DC
(3) OUT1 – SAÍDA 1
(4) OUT2 – SAÍDA 2
(5) IN1 – ENTRADA 1
(6) IN2 – ENTRADA 2
(7) COM – COMUM
Processo de cablagem
Comece por ligar a tensão de 5–60 V, CC, aos conectores (1) e (2), como indicado no desenho acima, assegurando a polaridade correta dos conectores (+) e (-).
Ligue os terminais de entrada e de saída (3), (4), (5) e (6), ligando-os sempre ao circuito comum através do conector COM (7).
Certifique-se de que o aparelho está ligado corretamente de acordo com o esquema e de que não existem componentes metálicos soltos que possam provocar acidentalmente um curto-circuito.
Ativação do dispositivo
Ative o dispositivo ligando a alimentação, ligando o fusível principal, ou voltando a ligar o cabo de alimentação à tomada elétrica.
Passo 2: Adicionar o dispositivo à aplicação Tedee
Para configurar o Tedee Dry Contact, é necessário ter uma conta Tedee com nível de acesso de proprietário ou de administrador da fechadura inteligente que será ligada ao módulo Tedee Dry Contact.
1) Descarregue a aplicação da Tedee.
Google Play |
App Store |
2) Se ainda não o tiver feito, adicione a sua Tedee PRO ou Tedee GO à sua conta.
3) Abra a aplicação Tedee no seu smartphone e inicie sessão.
4) Na lista de dispositivos, aceda ao menu da barra lateral, premindo o ícone no canto superior esquerdo.
5) Selecione “Adicionar novo dispositivo” e prima “Adicionar novo dispositivo”.
6) Introduza o código de ativação do Tedee Dry Contact – este código é fornecido sob a forma de QR code e em formato de texto no Manual em papel do seu dispositivo, estando também impresso num autocolante do dispositivo.
7) Clique em “Ligar”. O seu smartphone adicionará o Tedee Dry Contact à sua conta. Depois, procederá ao emparelhamento do Tedee Dry Contact com a sua fechadura inteligente Tedee PRO ou Tedee GO.
8) Prima “Continuar” para procurar fechaduras inteligentes Tedee dentro do alcance Bluetooth do seu Tedee Dry Contact.
9) Escolha a fechadura inteligente a emparelhar com o Tedee Dry Contact, prima “Emparelhar” e depois “Continuar”.
Está agora pronto para configurar o seu Tedee Dry Contact e as operações de entradas e saídas.
Passo 3: Configurar o dispositivo
O Tedee Dry Contact emparelhado será apresentado na lista dos dispositivos, na secção “Acessórios”.
O Tedee Dry Contact não possui ecrã de controlo. A seleção do dispositivo conduz diretamente às suas definições.

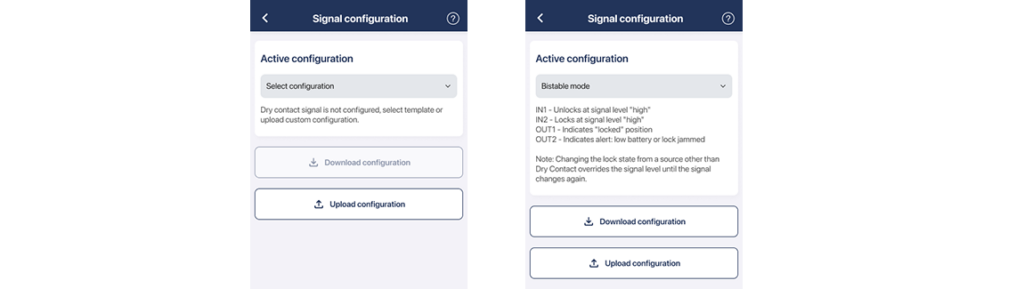

Configuração do sinal
Para configurar o funcionamento das entradas e saídas lógicas do seu Tedee Dry Contact, navegue até ao separador “Configuração do sinal”, nas Configurações.
Agora, selecione as configurações de entrada e saída de acordo com as orientações descritas em pormenor na aplicação.
Fechadura emparelhada
Nas configurações do dispositivo, o Tedee Dry Contact só pode ser desemparelhado da fechadura inteligente ligada se o utilizador tiver acesso de proprietário ou de administrador a ambos os dispositivos em simultâneo.
Se o Tedee Dry Contact não estiver emparelhado com uma fechadura inteligente, este passo apresentará as fechaduras inteligentes ligadas à sua conta Tedee. Pode então escolher uma fechadura inteligente para emparelhar com o Tedee Dry Contact.
Partilha de controlo
Premir o ícone à esquerda no menu inferior das definições do Tedee Dry Contact abre os controlos de partilha de acesso, onde o proprietário do dispositivo pode nomear outros utilizadores como administradores.
O acesso ao Tedee Dry Contact só pode ser partilhado de forma permanente com outros administradores; não permite convidados ou acesso temporário/recorrente.
Lembre-se de que a partilha de acesso ao Tedee Dry Contact apenas concede autorização para visualizar e editar as suas configurações. O controlo da fechadura inteligente requer um processo de partilha diferente.
Para emparelhar (ou desemparelhar) um Tedee Dry Contact com uma fechadura inteligente da Tedee, o utilizador deve ser proprietário ou administrador de ambos os dispositivos.
Os utilizadores convidados de fechaduras inteligentes não têm acesso a nenhuma informação ou configuração do Tedee Dry Contact.
Reposição de fábrica
A reposição de fábrica elimina todos os emparelhamentos e configurações de entradas e saídas. Após a reposição de fábrica, o dispositivo deve ser novamente adicionado à conta Tedee.
Para repor as definições de fábrica do Tedee Dry Contact:
1) Prima o botão do Tedee Dry Contact.
2) Mantenha o botão premido até o LED vermelho piscar e, depois, solte o botão.
3) A reposição é confirmada por três intermitências do LED vermelho.
