Tedee Dry Contact
Manual de Instalação
Introdução
O Tedee Dry Contact é uma unidade do tamanho de uma caixa de fósforos que se conecta às fechaduras inteligentes Tedee GO e Tedee PRO via Bluetooth. Ele pode ser conectado diretamente a sistemas de contato seco existentes por meio de conexões de alimentação e sinais de controle.
O Tedee Dry Contact foi projetado para maximizar a funcionalidade das fechaduras inteligentes Tedee e permite:
- conexões diretas com sistemas de alarme;
- integração local com sistemas domésticos inteligentes compatíveis;
- utilização com dispositivos eletrônicos de abertura de portas e em sistemas de infraestruturas críticas;
- operação por meio de controles manuais simples, como botões e interruptores;
- outras funcionalidades, conforme necessário.
Exemplo de uso
Suponhamos que você deseja desbloquear uma fechadura inteligente Tedee GO por meio de um botão específico na recepção a fim de permitir que os visitantes entrem na propriedade sem precisar usar o aplicativo Tedee em um smartphone.
Nesse caso, o Tedee Dry Contact pode ser conectado a um interruptor com fio compatível, alimentado por bateria, e emparelhado com a fechadura inteligente.
Quando pressionado, o botão ativa o Tedee Dry Contact e desbloqueia a fechadura inteligente via Bluetooth, eliminando a necessidade de aplicativos ou de uma conexão online com a nuvem.
Requisitos de instalação e considerações de segurança
Leia atentamente as seguintes informações para garantir sua segurança durante o processo de instalação do Tedee Dry Contact.
O Tedee Dry Contact deve ser instalado por profissionais para garantir a segurança e a conformidade com os padrões elétricos.
O Tedee Dry Contact deve ser instalado de forma permanente em um local onde possa se conectar simultaneamente à fechadura inteligente Tedee PRO ou Tedee GO via Bluetooth e deve ser conectado a uma fonte de alimentação e a um controlador de contato seco.
Segurança
O controle da fechadura inteligente Tedee através do Tedee Dry Contact substitui o sistema de segurança e autenticação digital em nuvem, típico da Tedee, por um método alternativo de acesso, com fio.
A Tedee não é responsável pela segurança física do sistema ou pela proteção de seus dispositivos contra acesso não autorizado. Assim como qualquer controlador de alarme ou sistema de gerenciamento de acesso, sua localização, administração e usuários devem ser protegidos, testados e monitorados regularmente.
Compatibilidade com a fechadura inteligente
Para emparelhar ou desemparelhar o Tedee Dry Contact com a Tedee PRO ou Tedee GO, o usuário deve ter uma conta de proprietário ou administrador na fechadura inteligente.
Um Tedee Dry Contact controla apenas uma fechadura inteligente Tedee.
Considerações sobre o Bluetooth
Em condições normais, o alcance do Bluetooth que permite a operação de uma fechadura inteligente se estende por até 10 metros (aproximadamente 30 pés) ao redor da Tedee PRO/Tedee GO. No entanto, recursos específicos de configuração e localização podem exigir uma instalação mais próxima.
O alcance do Bluetooth é muito sensível a barreiras físicas – espaços abertos permitem uma distância maior de conexão, enquanto paredes, portas ou estruturas e instalações metálicas podem reduzir significativamente o alcance.
O melhor método para determinar o alcance do local é testá-lo, abrindo a fechadura inteligente pelo aplicativo Tedee, via Bluetooth, no local desejado. Se a conexão for eficaz, o local é adequado para a instalação permanente do Tedee Dry Contact.
Fonte de alimentação
O Tedee Dry Contact usa uma entrada de 5 a 60 V, CC, e é compatível com uma ampla gama de fontes de alimentação, desde powerbanks até conexões elétricas permanentes.
Certifique-se de que haja uma fonte de alimentação no local pretendido para o dispositivo, onde ele possa se conectar efetivamente à fechadura inteligente via Bluetooth.
O Tedee Dry Contact não inclui adaptador de energia.
Nunca conecte o Tedee Dry Contact diretamente a uma tomada ou fonte de alimentação de 230 V/110 V.
AdvertênciaConecte o dispositivo somente de acordo com o diagrama apresentado neste Manual. Conexões inadequadas podem ser perigosas, podem danificar o dispositivo, e podem anular a garantia. Perigo! Risco de choque elétrico!Mesmo quando o dispositivo está desligado, as saídas ainda podem estar energizadas (transmitindo eletricidade ativamente). Todo o trabalho de instalação deve SEMPRE ser realizado com o circuito de alimentação desconectado. ObservaçãoA conexão do dispositivo a uma fonte de alimentação que não atenda às especificações descritas nas normas EN 50081-1, EN 50082-1, UL508 e EN 60950 pode anular a garantia. |
Precauções de segurança
Desconecte a energia antes de instalar o Tedee Dry Contact.
Desligue o fusível principal ou desconecte o cabo de alimentação da tomada principal.
Local de instalação
Instale o módulo em um local protegido contra condições ambientais adversas e acesso não autorizado: por exemplo, em uma caixa de descarga ou dentro do dispositivo controlado.
Posicionamento e instalação do dispositivo
Lembre-se de que elementos metálicos (cabos, peças) podem influenciar negativamente a conexão sem fio e o funcionamento do dispositivo.
Recomendamos fixar o módulo em uma posição estável. O dispositivo tem dois orifícios para instalação segura com parafusos (não incluídos).
Passo 1: Conectar o dispositivo
O dispositivo usa duas entradas para acionar as operações de bloqueio e desbloqueio. Elas podem ser conectadas a saídas compatíveis (como controladores de alarme, botões, interruptores ou relés).
Duas saídas transmitem o estado da fechadura, indicando se ela está travada ou destravada e se o dispositivo precisa de atenção (por exemplo, quando está travado, quando precisa ser carregado ou calibrado).
A operação das entradas e saídas do Tedee Dry Contact pode ser configurada no aplicativo Tedee.
Guia de fiação
Consulte os diagramas abaixo, prestando atenção especial à designação dos conectores.
(1) + 5-60V DC
(2) – 5-60V DC
(3) OUT1 – SAÍDA 1
(4) OUT2 – SAÍDA 2
(5) IN1 – ENTRADA 1
(6) IN2 – ENTRADA 2
(7) COM – COMUM
Processo de fiação
Comece conectando a alimentação de 5-60 V, CC, aos conectores (1) e (2), conforme mostrado no desenho acima, garantindo a polaridade correta dos conectores (+) e (-).
Conecte os terminais de entrada e saída (3), (4), (5) e (6), sempre ligando-os de volta ao circuito comum por meio do conector COM (7).
Certifique-se de que o dispositivo esteja conectado corretamente, de acordo com o diagrama, e que não haja componentes metálicos soltos que possam causar acidentalmente um curto-circuito.
Ativação do dispositivo
Ative o dispositivo ligando a energia, ligando o fusível principal, ou reconectando o cabo de alimentação à tomada elétrica.
Passo 2: Adicionar o dispositivo ao aplicativo Tedee
Para configurar o Tedee Dry Contact, é necessário ter uma conta Tedee com o nível de acesso de proprietário ou de administrador da fechadura inteligente que será conectada ao Tedee Dry Contact.
1) Baixe o aplicativo Tedee para smartphone.
Google Play |
App Store |
2) Se ainda não tiver feito isso, adicione sua Tedee PRO ou Tedee GO à sua conta.
3) Inicie o aplicativo Tedee em seu smartphone e faça login.
4) Na lista de dispositivos, acesse o menu da barra lateral, pressionando o ícone no canto superior esquerdo.
5) Escolha “Adicionar novo dispositivo” e pressione “Adicionar novo dispositivo”.
6) Insira o código de ativação do Tedee Dry Contact – ele é fornecido como um QR code e em formato de texto no Manual impresso do dispositivo, além de estar impresso em um adesivo no dispositivo.
7) Clique em “Ligar”. Seu smartphone adicionará o Tedee Dry Contact à sua conta. Em seguida, você poderá emparelhar o Tedee Dry Contact com as fechaduras inteligentes Tedee PRO ou Tedee GO.
8) Pressione “Continuar” para procurar as fechaduras inteligentes Tedee dentro do alcance do Bluetooth do seu Tedee Dry Contact.
9) Escolha a fechadura inteligente para emparelhar com o Tedee Dry Contact, pressione “Emparelhar” e, depois, “Continuar”.
Agora você está pronto para configurar o seu Tedee Dry Contact e as operações de entradas e saídas.
Passo 3: Configurar o dispositivo
O Tedee Dry Contact emparelhado será exibido na lista dos dispositivos, na seção “Acessórios”.
O Tedee Dry Contact não tem uma tela de controle. A seleção do dispositivo levará diretamente às configurações do dispositivo.

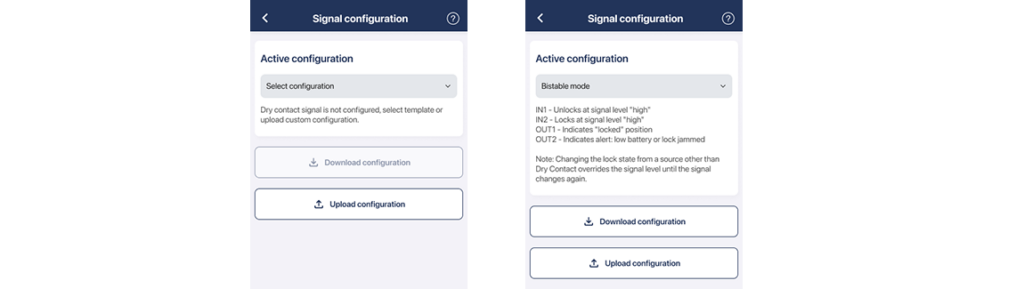

Configuração do sinal
Para configurar a operação das entradas e saídas lógicas do seu Tedee Dry Contact, navegue até “Configuração do sinal”, nas Configurações.
Agora, selecione as configurações de entradas e saídas de acordo com as diretrizes descritas em detalhe no aplicativo.
Fechadura emparelhada
Nas configurações do dispositivo, o Tedee Dry Contact só pode ser desemparelhado de uma fechadura inteligente conectada se o usuário tiver acesso de proprietário ou administrador a ambos os dispositivos simultaneamente.
Se o Tedee Dry Contact não estiver emparelhado com nenhuma fechadura inteligente, esta etapa exibirá as fechaduras inteligentes conectadas à sua conta Tedee. Você pode então escolher uma fechadura inteligente para emparelhar com o Tedee Dry Contact.
Compartilhamento de controle
Pressionar o ícone esquerdo no menu inferior das Configurações do Tedee Dry Contact abre os controles de compartilhamento de acesso, em que o proprietário do dispositivo pode conceder acesso de nível de administrador a outros usuários.
O acesso ao Tedee Dry Contact só pode ser compartilhado de forma permanente com outros administradores; não é possível nomear convidados ou atribuir acesso temporário/recorrente.
Lembre-se de que o compartilhamento de acesso ao Tedee Dry Contact só concede autorização para visualizar e editar suas configurações. O controle da fechadura inteligente requer um processo de compartilhamento diferente.
Para emparelhar (ou desemparelhar) um Tedee Dry Contact com uma fechadura inteligente Tedee, o usuário deve ser proprietário ou administrador de ambos os dispositivos.
Os usuários convidados de fechaduras inteligentes não têm acesso a nenhuma informação ou configuração do Tedee Dry Contact.
Redefinição de fábrica
Uma redefinição de fábrica remove todos os emparelhamentos e configurações de entradas e saídas. Após uma redefinição de fábrica, o dispositivo deve ser adicionado à conta Tedee.
Para restaurar as configurações de fábrica do Tedee Dry Contact:
1) Pressione o botão do Tedee Dry Contact.
2) Mantenha o botão pressionado até que o LED vermelho pisque e, em seguida, solte-o.
3) A redefinição é confirmada por três intermitências do LED vermelho.
Tedee Dry Contact e Tedee Bridge
O Tedee Dry Contact pode ser emparelhado com uma Tedee Bridge se estiver localizado dentro do alcance do Bluetooth. O emparelhamento permite atualizações automáticas do firmware e acesso remoto à sua configuração.
Se você for proprietário ou administrador de ambos os dispositivos, acesse o painel de acesso da Tedee Bridge e pressione o ícone “+” no canto superior direito para procurar dispositivos disponíveis.
