Tedee Door Sensor
Guide d’utilisation et manuel d’installation
Table des matières
- Introduction
- Fonctionnalités principales
- Éléments de l’appareil
- Compatibilité avec la serrure intelligente
- Connexion sans fil
- Tedee Bridge
- Considérations pour l’installation
- Pile
- Accès à la pile
- Considérations concernant la porte
- Orientation de l’appareil
- Placement de l’appareil
- Portes sans feuillure
- Portes avec feuillure
- Installation
- Insertion de la pile
- Test d’installation
- Activation
- Étalonnage
- Installation finale
- Fonctionnalités et configuration
- État de la porte
- Automatisation du verrouillage
- Prévention du verrouillage
- Verrouillage automatique
- Verrouillage via l’application
- Alertes de sécurité
- Journalisation des activités
- Maintenance
- Paramètres
- Gestion des utilisateurs
- Remplacement de la pile
- Désinstallation de l’appareil
- Réinitialisation d’usine
Introduction
Le Tedee Door Sensor se compose de deux parties – un capteur et un aimant – montées sur le vantail de la porte et le cadre de la porte à l’intérieur de l’appartement. En vérifiant la position de la porte grâce à la mesure de la distance entre le capteur et l’aimant, l’appareil détecte si une porte est ouverte ou fermée, améliorant ainsi la logique de la serrure intelligente Tedee.
Fonctionnalités principales
- Empêche le verrouillage de la serrure intelligente lorsque la porte est ouverte.
- Verrouille automatiquement la porte dès qu’elle est fermée.
- Affiche l’état ouvert/fermé de la porte dans l’application Tedee, en parallèle de l’état actuel de la serrure intelligente.
- Des alertes de sécurité par notification push sont envoyées si la porte reste ouverte pendant une période prolongée.
- Enregistre toutes les ouvertures et fermetures de porte dans le journal d’activité de la serrure intelligente.
Remarque : les fonctionnalités à distance nécessitent l’appairage de la serrure intelligente avec un Tedee Bridge connecté au Wi-Fi.
Éléments de l’appareil
Le Tedee Door Sensor se compose de plusieurs éléments :
- Couvercle de la pile
- Capteur
- Aimant
- Pile CR2032
- Tige d’ouverture du couvercle de pile – accessoire utilisé pour le remplacement de la pile
- Tampons adhésifs – pré-appliqués sur l’aimant et le capteur, utilisés pour l’installation. Perforés pour des installations temporaires de test.
Compatibilité avec la serrure intelligente
Le Tedee Door Sensor fonctionne exclusivement avec les serrures intelligentes Tedee PRO, Tedee GO et Tedee GO2.
Chaque Tedee Door Sensor ne peut être utilisé qu’avec une seule serrure intelligente à la fois.
Connexion sans fil
Le Tedee Door Sensor se connecte à la serrure intelligente Tedee via Bluetooth, transmettant uniquement entre ces appareils l’état ouvert/fermé de la porte.
Les informations sur l’état de la porte sont utilisées par la serrure intelligente pour synchroniser les fonctionnalités de verrouillage automatique et enregistrer les ouvertures/fermetures si activées.
Le Tedee Door Sensor se connecte à un smartphone via Bluetooth pour vérifier à la demande le niveau de la pile ou effectuer des mises à jour du firmware.
L’appareil peut fonctionner avec ou sans Tedee Bridge dans l’écosystème de l’utilisateur. Pour une protection maximale et des capacités à distance, il est recommandé d’associer la serrure intelligente Tedee à un Tedee Bridge.
Tedee Bridge
Si la serrure intelligente appairée avec le Tedee Door Sensor est connectée à un Tedee Bridge via Wi-Fi, l’état de la porte est accessible en direct et à distance via l’application Tedee. Les ouvertures/fermetures sont immédiatement enregistrées, et l’utilisateur reçoit des alertes de sécurité activées si la porte reste ouverte au-delà d’une durée prédéfinie.
Le Tedee Door Sensor se connecte directement au Tedee Bridge uniquement pour vérifier la disponibilité des mises à jour automatiques du firmware.
Si l’appareil est appairé avec une serrure intelligente sans Tedee Bridge ou si la connexion internet est temporairement indisponible, le Tedee Door Sensor améliore tout de même le verrouillage automatique et/ou enregistre des activités supplémentaires si cette option est activée. Dans de telles configurations, les mises à jour de l’état de la porte sont transmises à l’application via Bluetooth à proximité de la serrure.
Fonctionnalités ne nécessitant pas le Tedee Bridge
- Empêche le verrouillage d’une porte ouverte.
- Verrouille automatiquement la porte dès qu’elle est fermée.
- Enregistre les ouvertures et fermetures après connexion via Bluetooth.
Fonctionnalités nécessitant le Tedee Bridge
- État actuel de la porte accessible à distance.
- Alertes de sécurité concernant une porte laissée ouverte pendant une période prolongée.
- Enregistrement en temps réel des ouvertures et fermetures dans les journaux d’activité de l’application.
- Mises à jour automatiques du firmware.
Considérations pour l’installation
Avant d’installer le Tedee Door Sensor, lisez attentivement toutes les instructions ci-dessous pour une sécurité optimale, un positionnement correct et un fonctionnement efficace.
Pile
L’unité capteur du Tedee Door Sensor est alimentée par une pile.
AvertissementDANGER D’INGESTION : Ce produit contient une pile bouton ou une pile pièce. LA MORT ou des blessures graves peuvent survenir en cas d’ingestion. Une pile bouton ou une pile pièce avalée peut provoquer des brûlures chimiques internes en à peine 2 heures. GARDER les piles neuves et usagées HORS DE PORTÉE DES ENFANTS. Consulter immédiatement un médecin si une pile est supposée avoir été avalée ou insérée dans une partie du corps. |
La version alimentée par pile du Tedee Door Sensor contient une pile CR2032 non rechargeable et non remplaçable par l’utilisateur. Seules les piles 3V sont autorisées.
Risque de dommages permanents à l’appareil et annulation de la garantie si des piles dépassant 3,3V sont installées !
Une pile neuve permet au Tedee Door Sensor de fonctionner jusqu’à 2 ans. Lorsque le niveau de la pile descend à 15 %, l’utilisateur reçoit une notification via l’application Tedee.
L’élément magnétique du Tedee Door Sensor ne nécessite pas d’alimentation.
Accès à la pile
L’entretien après installation inclut le remplacement périodique de la pile.
La pile est protégée à l’intérieur de l’appareil, accessible uniquement en ouvrant le couvercle de la pile avec la tige fournie, à insérer dans le bas du Tedee Door Sensor.
Lors de l’installation, gardez la fente d’ouverture du couvercle de la pile toujours accessible. Ne pas couvrir l’accès à la pile.
Considérations concernant la porte
Installez le Tedee Door Sensor sur la face intérieure de la porte.
L’appareil se compose de deux éléments – un capteur et un aimant. Un élément est monté sur le vantail de la porte et l’autre sur le cadre ou le mur. Les emplacements d’installation dépendent de la configuration spécifique de la porte ; suivez les instructions détaillées fournies.
Installez les éléments sur le bord de la porte le plus éloigné des charnières. Évitez une installation proche des charnières.
Une installation horizontale sur le bord supérieur de la porte est recommandée. Une installation verticale sur le bord extérieur supérieur peut être inadaptée pour certaines portes.
Orientation de l’appareil
Les éléments capteur et aimant comportent des repères en demi-point imprimés d’un côté. Lors de l’installation, alignez ces repères sur une seule ligne.
L’écart recommandé entre l’aimant et le capteur sur une porte fermée est de 3 à 20 mm.

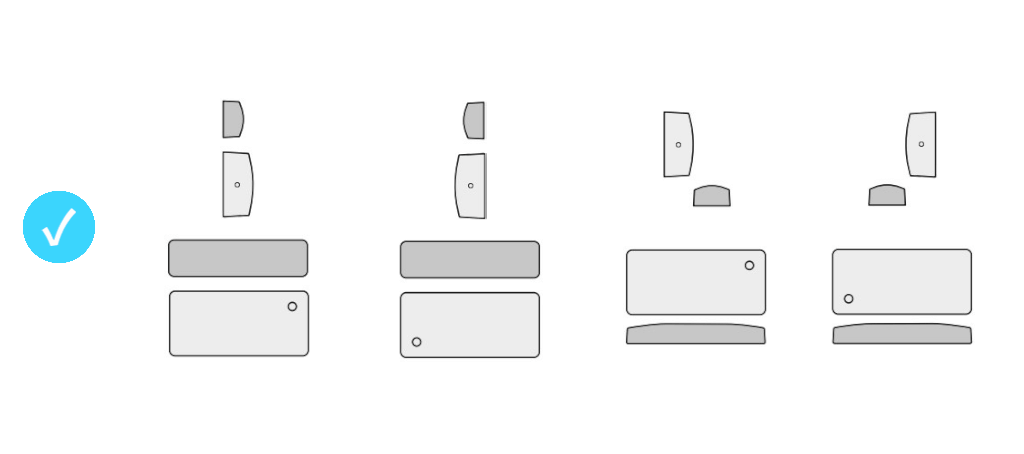

Tant que les repères sont alignés, les éléments peuvent être placés symétriquement de chaque côté.

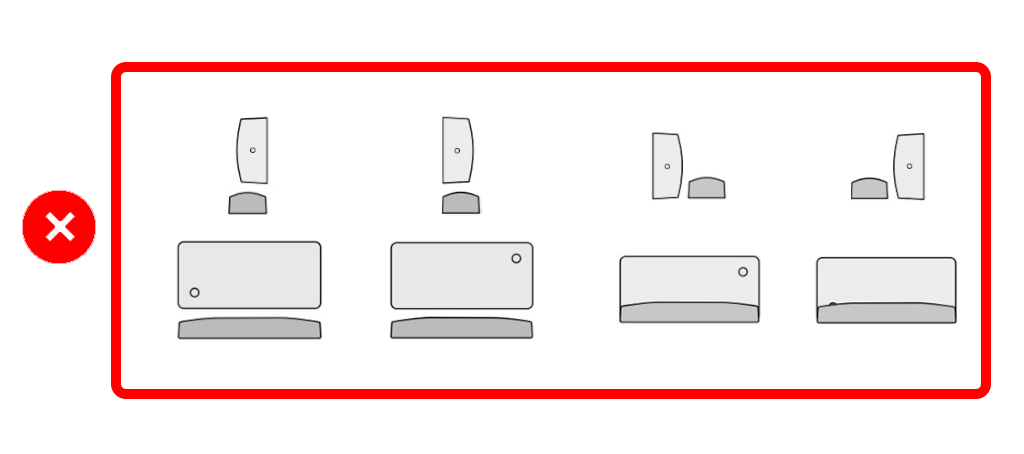

Vu de côté ou de face, positionnez les deux unités sur le même plan ou à un angle diagonal de 90°, en respectant les distances recommandées.

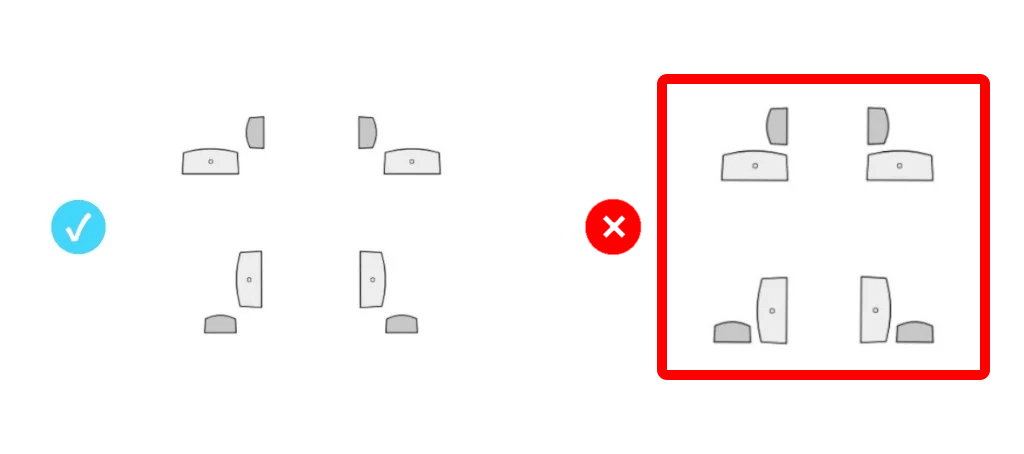

Assurez-vous que les unités soient orientées face à face ou coin à coin, en évitant une position directe face latérale.

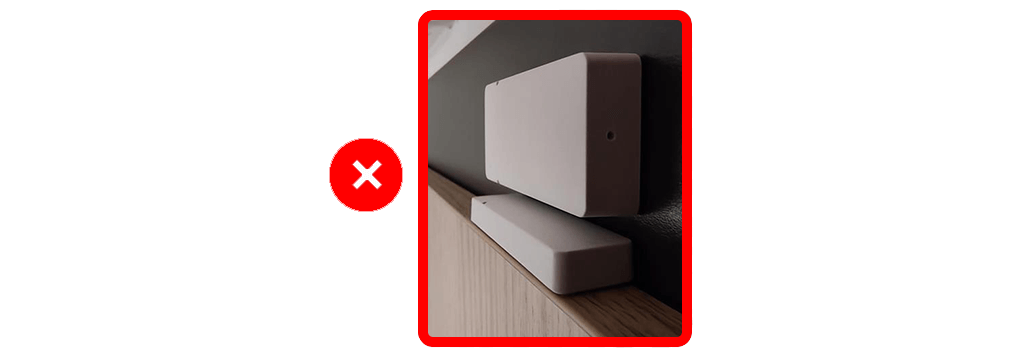

Ne pas positionner une unité de façon à ce que son avant soit orienté directement vers le côté de l’autre unité.
Placement de l’appareil
La configuration exacte des éléments du Tedee Door Sensor dépend du profil du bord de la porte (avec ou sans feuillure) et du sens d’ouverture (vers l’intérieur ou l’extérieur).
Installez toujours le Tedee Door Sensor à l’intérieur du logement, là où la serrure intelligente est installée.
En cas d’installations non standards ou de problèmes, contactez l’équipe de support Tedee à l’adresse [email protected]
Portes sans feuillure
Sur les portes avec un profil plat et un cadre aligné avec le vantail, les éléments du Tedee Door Sensor doivent être montés côte à côte sur le bord supérieur de la porte, quel que soit le sens d’ouverture (intérieur/extérieur).
Il est recommandé d’installer le capteur sur le vantail de la porte, et l’aimant sur le cadre.

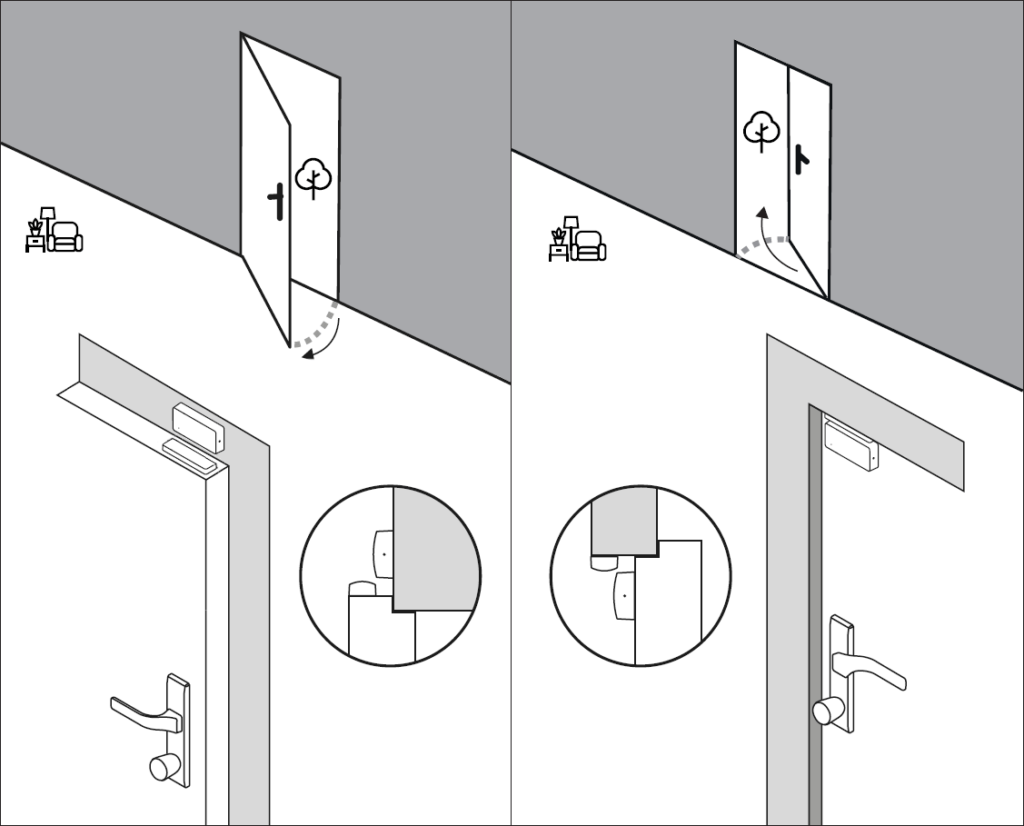

Portes avec feuillure
Lorsque les vantaux de porte sont en retrait ou dépassent du mur, le capteur et l’aimant doivent être installés à un angle de 90°, avec les coins des éléments se faisant face en diagonale.
Ne pas positionner une unité avec son avant directement tourné vers le côté de l’autre. Maintenez une disposition en diagonale pour éviter un face-à-face direct entre l’avant d’un élément et le côté de l’autre.
Portes ouvrant vers l’intérieur
- Placez l’unité capteur sur le cadre de la porte. Laissez de l’espace pour une disposition en diagonale de l’unité aimant.
- Placez l’unité aimant sur le bord supérieur du vantail de la porte, en diagonale du capteur.
Portes ouvrant vers l’extérieur
- Placez l’unité capteur sur le vantail de la porte, en laissant suffisamment d’espace sous le cadre pour l’installation de l’aimant.
- Placez l’unité aimant sur la traverse supérieure du cadre de la porte, en gardant une distance avec le vantail pour assurer une disposition diagonale des éléments.
Installation
Avec la configuration choisie des unités capteur et aimant, procédez à l’installation du Tedee Door Sensor sur votre porte.
Insertion de la pile
Retirez l’étiquette de protection du couvercle de pile.
Insérez la tige d’ouverture dans la fente située en bas du capteur et ouvrez le couvercle de la pile.
Déballez la pile CR2032 de la boîte du Tedee Door Sensor.
Insérez la pile avec le pôle positif “+” orienté vers le haut en plaçant son bord sous la languette située en bas de l’appareil.
Appuyez sur l’autre bord de la pile vers le bas jusqu’à entendre un clic, signalant une fixation sécurisée. L’appareil s’allume automatiquement.
Replacez le couvercle de la pile. Commencez par glisser le bord du couvercle sous la charnière du boîtier du capteur.
Appuyez sur l’extrémité opposée du couvercle de la pile jusqu’à entendre un double clic de verrouillage.
Test d’installation
Le Tedee Door Sensor s’installe à l’aide de tampons adhésifs pré-appliqués.
Les tampons au dos des unités capteur et aimant sont perforés et divisés en trois parties chacun. La perforation permet de retirer partiellement le film protecteur et d’installer temporairement l’appareil pour l’étalonnage.
Si l’appareil nécessite un repositionnement lors de l’étalonnage dans l’application Tedee, il peut être facilement retiré et réinstallé.
Remarque : environ 15 minutes après l’application initiale, l’adhérence des tampons devient très forte. Assurez-vous de lancer l’étalonnage et d’ajuster la position peu après avoir retiré le film protecteur.
Commencez par nettoyer les surfaces de la porte et du cadre avec un chiffon et un détergent ménager.
Retirez six petits morceaux de film protecteur sur les bords des unités capteur et aimant.
Ne retirez pas encore les pièces centrales du film protecteur.
Selon la configuration choisie, appliquez les unités capteur et aimant sur la porte et le cadre.
Procéder à l’activation de l’appareil.
Activation
Assurez-vous de posséder les identifiants de Propriétaire de la serrure intelligente que vous souhaitez utiliser avec votre Tedee Door Sensor.
Lancez l’application Tedee sur votre smartphone et connectez-vous si nécessaire.
Sélectionnez “Ajouter un nouvel appareil” dans le menu latéral. Faites défiler jusqu’à Tedee Door Sensor et sélectionnez “Ajouter un nouvel appareil”.
Scannez le code d’activation de votre Tedee Door Sensor, fourni sur la carte incluse dans la boîte de l’appareil ou imprimé sur l’étiquette sous le couvercle de la pile.
Étalonnage
Après vérification du code d’activation, l’application passe à l’étalonnage de l’appareil.
Ce processus définit la position par défaut des unités capteur et aimant correspondant à une porte fermée.
Démarrez l’étalonnage et confirmez la position correcte de l’appareil sur votre porte selon les instructions précédentes. Appuyez sur Continuer.
Assurez-vous que le vantail de la porte est complètement fermé, puis appuyez sur Étalonner.
Ouvrez légèrement la porte, en laissant le vantail reposer doucement contre le cadre, puis appuyez à nouveau sur Étalonner.
Vérifiez que l’appareil fonctionne correctement. Ouvrez et fermez la porte en observant si l’image dans l’application change en conséquence. Si tout est bon, confirmez à l’aide du bouton.
Le Tedee Door Sensor scanne maintenant la portée Bluetooth à la recherche de serrures intelligentes Tedee. Lorsqu’une liste apparaît, sélectionnez celle à appairer et appuyez sur Continuer pour terminer l’étalonnage.
Installation finale
Une fois l’appareil installé sur votre porte, appairé avec l’application et correctement étalonné, vous pouvez retirer les parties centrales des tampons adhésifs sans détacher les unités de la porte. Une surface de contact plus large assure une meilleure adhérence, empêchant le détachement ou le déréglage de l’appareil.
Tout en maintenant doucement l’appareil en place, saisissez les languettes des tampons adhésifs qui dépassent et tirez-les parallèlement à la surface.
Fonctionnalités et configuration
Utiliser le Tedee Door Sensor avec votre serrure intelligente fournit des informations supplémentaires et améliore votre sécurité.
Remarque : lors de la navigation dans les paramètres et fonctionnalités de votre serrure appairée avec le Tedee Door Sensor, lisez attentivement les messages affichés à l’écran.
Verrouillé / déverrouillé – L’application indique si les verrous de votre serrure Tedee sont étendus ou rétractés.
Porte fermée / ouverte – L’application indique si votre porte est fermée ou ouverte.
État de la porte
Le Tedee Door Sensor indique si votre porte est entrouverte en affichant l’état « porte ouverte » dans la liste Mes appareils, l’écran de statut de la serrure intelligente, ainsi que dans ses paramètres.
Remarque : si la porte est fermée, qu’elle soit verrouillée ou non, l’état de la porte n’est pas affiché en direct, mais reste toujours accessible depuis l’écran des paramètres.
L’état de la porte est également visible immédiatement dans les applications pour montres connectées.
Automatisation du verrouillage
Le Tedee Door Sensor améliore la fonction de verrouillage automatique grâce à la synchronisation de la position de la porte.
Avec le capteur, si vous activez la fonction « Après fermeture de la porte », la serrure se verrouille dès que la porte est fermée. Activez le verrouillage automatique après fermeture de la porte dans les paramètres de la serrure intelligente.
Si vous activez simultanément le verrouillage automatique après fermeture de la porte et après un temps prédéfini :
- Lorsque la porte est fermée, elle se verrouille automatiquement juste après.
- Si la porte est fermée, non verrouillée, et n’est pas ouverte, elle se verrouille automatiquement après expiration du minuteur.
Prévention du verrouillage
Le Tedee Door Sensor empêche la serrure intelligente de se verrouiller – c’est-à-dire d’étendre les pênes de la serrure – lorsque la porte est ouverte. Cela évite que les pênes de la serrure ne s’étendent alors que la porte est encore ouverte, ce qui pourrait entraîner un déréglage ou heurter le cadre de la porte.
Verrouillage automatique
Si le verrouillage automatique est activé après un temps défini, la serrure intelligente se verrouillera un certain temps après la fermeture de la porte. Le Tedee Door Sensor empêche le verrouillage automatique lorsque le vantail de la porte est entrouvert.
Le verrouillage automatique se configure dans les paramètres de votre serrure intelligente.
Verrouillage via l’application
Lorsqu’un utilisateur déclenche manuellement le verrouillage de la porte via l’application alors que la porte est ouverte, l’application Tedee exige que l’utilisateur maintienne enfoncé le bouton de verrouillage.
Alertes de sécurité
Remarque : votre serrure intelligente doit être appairée avec un Tedee Bridge connecté au Wi-Fi pour activer les alertes de sécurité.
Si la porte reste ouverte trop longtemps, le Tedee Door Sensor permet au système cloud Tedee d’envoyer des notifications push sur votre appareil mobile.
Pour activer cette fonctionnalité, accédez aux paramètres de votre serrure intelligente, faites défiler jusqu’à la section Capteur de porte, activez le premier bouton pour activer les notifications, et sélectionnez une durée comprise entre 1 et 10 minutes. Cela enverra une notification à votre appareil si la porte reste ouverte au-delà du temps défini, quel que soit son état de verrouillage.
Remarque : il s’agit d’une fonctionnalité distincte des alertes envoyées lorsque votre serrure reste déverrouillée trop longtemps. La fonction « Serrure laissée déverrouillée » nécessite que le déverrouillage automatique soit activé et se déclenche lorsque vous quittez la zone désignée alors que la serrure est encore déverrouillée.
Journalisation des activités
Le Tedee Door Sensor peut enregistrer les ouvertures et fermetures de la porte, en plus des événements de verrouillage/déverrouillage de votre serrure intelligente. Ces activités sont visibles dans les journaux d’activité de la serrure.
Remarque : consulter les journaux d’activités en direct nécessite que la serrure soit appairée avec un Tedee Bridge. Sans le Tedee Bridge ou sans connexion internet, les ouvertures/fermetures sont enregistrées par la serrure et synchronisées ultérieurement avec l’application Tedee via Bluetooth lors d’une reconnexion. Ces journaux ne sont accessibles qu’aux utilisateurs Propriétaires et Administrateurs.
Pour activer la journalisation des ouvertures/fermetures de porte, activez cette option dans les paramètres de la serrure, dans la section Capteur de porte.
L’activation de cette fonction entraînera très probablement une accumulation importante d’activités « porte ouverte/fermée » dans vos journaux.
Maintenance
Un Tedee Door Sensor correctement installé fonctionne généralement sans entretien pendant environ 2 ans. Toutefois, certaines actions peuvent être nécessaires occasionnellement.
Paramètres
La plupart des fonctionnalités utilisateur du Tedee Door Sensor se configurent via l’écran des paramètres de la serrure intelligente. Sélectionner le Tedee Door Sensor dans la liste Mes appareils donne accès aux outils de gestion individuels.
Le Tedee Door Sensor apparaît comme « déconnecté » dans l’interface utilisateur (affiché en gris) car il se connecte uniquement à une serrure intelligente Tedee lorsque nécessaire. Pour accéder aux paramètres du capteur, touchez le nom de l’appareil. Certains réglages ne sont accessibles que lorsque l’application se trouve dans la portée Bluetooth du capteur (comme l’étalonnage, l’appairage ou le lancement des journaux de l’appareil).
Dans l’écran des paramètres du Tedee Door Sensor, vous pouvez :
- Modifier le nom de l’appareil dans votre écosystème Tedee
- Vérifier l’état de connexion
- Vérifier l’état de la porte
- Vérifier le niveau de batterie
- Vérifier et mettre à jour manuellement la version du firmware
- Vérifier la serrure intelligente appairée, dissocier le capteur ou l’appairer avec une autre serrure
- Lancer un processus de réétalonnage
- Définir le fuseau horaire de fonctionnement
- Accéder aux informations de l’appareil : ID de l’appareil, numéro de série, date d’expiration du certificat de sécurité
- Activer et partager les journaux de l’appareil
- Supprimer l’appareil de votre compte Tedee
Gestion des utilisateurs
L’utilisateur qui active le Tedee Door Sensor devient son Propriétaire, obtenant l’accès à toutes les fonctionnalités et configurations de l’appareil, y compris l’appairage/désappairage avec une serrure intelligente.
Les Propriétaires peuvent partager le contrôle du Tedee Door Sensor avec un Administrateur, qui peut configurer les notifications et la journalisation d’activités.
Les Propriétaires et les Administrateurs peuvent accéder aux paramètres du Tedee Door Sensor, notamment le niveau de batterie, les mises à jour du firmware, les paramètres avancés et les journaux de service. Ils peuvent également voir les ouvertures/fermetures de porte dans les journaux d’activité de la serrure, si cette option est activée.
Remarque : le Tedee Door Sensor ne dispose pas de rôle Utilisateur.
Tous les niveaux d’utilisateurs – Propriétaire, Administrateur(s), et Utilisateur(s) – d’une serrure intelligente appairée avec un Tedee Door Sensor peuvent bénéficier de ses fonctionnalités, même sans administration directe sur le capteur.
Toutes les personnes utilisant une serrure intelligente appairée avec un Tedee Door Sensor peuvent :
- Voir l’état actuel de la porte, via Bluetooth ou à distance si le bridge est utilisé
- Recevoir des notifications en cas de porte laissée ouverte trop longtemps, si la fonctionnalité est disponible et activée
Remplacement de la pile
Le Tedee Door Sensor fonctionne jusqu’à 2 ans avec une seule pile CR2032. Lorsque le niveau de pile atteint 15 %, celui-ci sera indiqué dans la liste « Mes appareils ». Si cette option est activée, le Propriétaire ou l’Administrateur recevra une notification sur son appareil mobile.
Seules les piles CR2032 3V sont autorisées. L’installation de piles d’une tension supérieure à 3,3V présente un risque de dommage permanent et d’annulation de garantie.
Si l’accès à la pile n’est pas obstrué lors de l’installation, le remplacement peut se faire sans retirer le couvercle du capteur du vantail ou du cadre de porte.
AvertissementDANGER D’INGESTION : Ce produit contient une pile bouton ou une pile pièce. LA MORT ou des blessures graves peuvent survenir en cas d’ingestion. Une pile bouton ou une pile pièce avalée peut provoquer des brûlures chimiques internes en à peine 2 heures. GARDER les piles neuves et usagées HORS DE PORTÉE DES ENFANTS. Consulter immédiatement un médecin si une pile est supposée avoir été avalée ou insérée dans une partie du corps. |
Pour remplacer la pile de votre Tedee Door Sensor, insérez la tige d’ouverture dans la fente de l’unité capteur du Tedee Door Sensor et retirez l’appareil du cadre ou du vantail.
Faites glisser la languette sur le bord de la pile et retirez-la. Débarrassez-vous de la pile usagée de manière responsable.
Avec le pôle positif “+” orienté vers le haut, insérez la nouvelle pile en plaçant son bord sous la languette située en bas de l’appareil.
Appuyez sur l’autre bord jusqu’à entendre un clic, signalant que la pile est fixée correctement. L’appareil s’allume automatiquement.
Accrochez le bord du capteur sur la plaque de couvercle de la pile, puis appuyez sur le capteur jusqu’à ce qu’il s’enclenche avec un clic, confirmant qu’il est bien monté.
Après avoir remplacé la pile, assurez-vous que l’appareil indique correctement son état et/ou réétalonnez si nécessaire.
Désinstallation de l’appareil
Pour retirer l’appareil de la porte, commencez par détacher l’unité capteur de son support à l’aide de la tige d’ouverture.
Ensuite, chauffez le tampon adhésif avec un sèche-cheveux pendant quelques minutes. Soulevez ensuite doucement le tampon avec un outil plat et émoussé, puis détachez-le lentement de la surface. Répétez l’opération pour l’autre unité.
Remarque : attention à ne pas rayer le cadre ou la surface du vantail avec des objets tranchants. Toujours chauffer le tampon avec un sèche-cheveux avant de le retirer. Si nécessaire, éliminez les résidus d’adhésif à l’aide d’un nettoyant adapté au type de porte, après test sur une zone non visible.
Réinitialisation d’usine
Sous la face du module capteur du Tedee Door Sensor se trouve un bouton de réinitialisation caché. Il peut être utilisé pour réinitialiser l’appareil aux paramètres d’usine.
Pour réinitialiser l’appareil, maintenez le bouton enfoncé jusqu’à ce que la LED rouge s’allume (minimum 10 secondes), puis relâchez.
Attendez que la LED clignote trois fois. Cela confirme que l’appareil a été réinitialisé aux paramètres d’usine.
