Tedee Door Sensor
Brugervejledning og installationsmanual
Indholdsfortegnelse
- Introduktion
- Nøglefunktioner
- Enhedens elementer
- Kompatibilitet med smartlåse
- Trådløs forbindelse
- Tedee Bridge
- Installationsovervejelser
- Batteri
- Adgang til batteri
- Overvejelser ved dørinstallation
- Enhedens orientering
- Placering af enhed
- Døre uden fals
- Døre med fals
- Installation
- Isætning af batteri
- Testinstallation
- Aktivering
- Kalibrering
- Endelig installation
- Funktioner og konfiguration
- Dørstatus
- Automatisk låsning
- Forebyggelse af låsning
- Automatisk låsning
- Låsning via app
- Sikkerhedsadvarsler
- Aktivitetslogning
- Vedligeholdelse
- Indstillinger
- Brugeradministration
- Udskiftning af batteri
- Afmontering af enheden
- Gendannelse til fabriksindstillinger
Introduktion
Tedee Door Sensor består af to dele – en sensor og en magnet – monteret på dørbladet og dørkarmen på indersiden af lejligheden. Ved at kontrollere dørens position gennem måling af afstanden mellem sensoren og magneten, registrerer enheden, om døren er åben eller lukket, hvilket forbedrer logikken i Tedee smartlåsen.
Nøglefunktioner
- Forhindrer låsning af en smartlås, når døren er åben.
- Låser døren automatisk, så snart den er lukket.
- Viser dørens åben/lukket-status i Tedee-appen sammen med den aktuelle status for smartlåsen.
- Sikkerhedsadvarsler via push-notifikationer sendes, hvis døren forbliver åben i længere tid.
- Logger alle åbninger og lukninger af døren i smartlåsens aktivitetslog.
Bemærk: Fjernfunktioner kræver parring af en smartlås med en Wi-Fi-forbundet Tedee Bridge.
Enhedens elementer
Tedee Door Sensor består af flere dele:
- Batteridæksel
- Sensor
- Magnet
- CR2032-batteri
- Værktøj til åbning af batteridæksel – til batteriskift
- Klæbepuder – forapplikeret på magnet og sensor, bruges til installation. Perforeret til midlertidige, testinstallationer.
Kompatibilitet med smartlåse
Tedee Door Sensor virker udelukkende med Tedee PRO, Tedee GO og Tedee GO2 smartlåse.
Hver Tedee Door Sensor kan kun bruges med én smartlås ad gangen.
Trådløs forbindelse
Tedee Door Sensor forbindes med Tedee smartlåsen via Bluetooth og overfører status for åben/lukket dør udelukkende mellem disse enheder.
Dørstatusoplysninger bruges af smartlåsen til at synkronisere automatiske låsefunktioner og logge åbninger/lukninger, hvis aktiveret.
Tedee Door Sensor forbindes med en smartphone via Bluetooth for at kontrollere batteriniveauet eller opdatere firmware efter behov.
Enheden kan fungere med eller uden en Tedee Bridge i brugerens økosystem. For maksimal beskyttelse og fjernfunktioner anbefales det at parre Tedee smartlåsen med en Tedee Bridge.
Tedee Bridge
Hvis smartlåsen, der er parret med Tedee Door Sensor, er forbundet til en Wi-Fi-forbundet Tedee Bridge, er dørstatusen tilgængelig live og fjernstyret via Tedee-appen. Åbninger/lukninger logges øjeblikkeligt, og brugeren modtager aktiverede sikkerhedsadvarsler, hvis døren står åben længere end den forudindstillede grænse.
Tedee Door Sensor forbinder direkte til Tedee Bridge kun for at kontrollere tilgængelige automatiske firmwareopdateringer.
Hvis enheden er parret med en smartlås uden Tedee Bridge, eller hvis internetforbindelsen midlertidigt er utilgængelig, forbedrer Tedee Door Sensor stadig automatisk låsning og/eller logger yderligere aktiviteter, hvis aktiveret. I sådanne opsætninger sendes dørstatusopdateringer til appen via Bluetooth i nærheden af smartlåsen.
Funktioner, der ikke kræver Tedee Bridge
- Forhindrer låsning af en åben dør.
- Låser døren automatisk, så snart den er lukket.
- Logger åbninger og lukninger af døren efter Bluetooth-forbindelse.
Funktioner, der kræver Tedee Bridge
- Aktuel dørstatus tilgængelig fjernstyret.
- Sikkerhedsadvarsler om en dør, der står åben i længere tid.
- Realtidslogning af åbninger og lukninger i appens aktivitetslog.
- Automatiske firmwareopdateringer.
Installationsovervejelser
Før du installerer Tedee Door Sensor, skal du læse alle nedenstående retningslinjer grundigt for optimal sikkerhed, korrekt placering og effektiv drift.
Batteri
Sensorenheden i Tedee Door Sensor er batteridrevet.
AdvarselRISIKO FOR INDTAGELSE: Dette produkt indeholder et knapcelle- eller møntbatteri. DØD eller alvorlig skade kan forekomme ved indtagelse. Et slugt knapcelle- eller møntbatteri kan forårsage indre kemiske forbrændinger på så lidt som 2 timer. OPBEVAR nye og brugte batterier UDEN FOR BØRNS RÆKKEVIDDE. Søg straks lægehjælp, hvis der er mistanke om, at et batteri er blevet slugt eller indsat i nogen del af kroppen. |
Tedee Door Sensor med batteri inkluderer ét ikke-genopladeligt og ikke-brugerudskifteligt CR2032-batteri. Kun 3V-batterier er tilladt.
Risiko for permanent enhedsskade og ugyldig garanti, hvis batterier over 3,3V installeres!
Et nyt batteri gør det muligt for Tedee Door Sensor at fungere i op til 2 år. Når batteriniveauet falder til 15 %, modtager brugerne en meddelelse via Tedee-appen.
Magnetdelen i Tedee Door Sensor kræver ikke strømforsyning.
Adgang til batteri
Vedligeholdelse efter installation inkluderer periodisk udskiftning af batteriet.
Batteriet er beskyttet inde i enheden og tilgængeligt kun ved at åbne batteridækslet med den medfølgende åbnepin, der indsættes i bunden af Tedee Door Sensor.
Ved installation skal åbningen til batteridækslet altid være tilgængelig. Dæk ikke batteriadgangen til.
Overvejelser ved dørinstallation
Installer Tedee Door Sensor på indersiden af ejendommen.
Enheden består af to elementer – en sensor og en magnet. Det ene stykke monteres på dørbladet og det andet på dørkarmen eller væggen. Installationssted afhænger af den enkelte dørs konfiguration – følg de detaljerede instruktioner.
Installer enhedens dele på den del af døren, der er længst væk fra hængslerne. Undgå at installere tæt på hængsler.
Vandret installation på døren øverste kant anbefales. Lodret installation på den ydre øverste kant kan være uegnet for nogle døre.
Enhedens orientering
Både sensor- og magnetdele har trykte halvcirkelmærker på den ene side. Ved installation skal disse mærker justeres på begge enheder i en lige linje.
Den anbefalede afstand mellem magnet og sensor på en lukket dør er 3–20 mm.

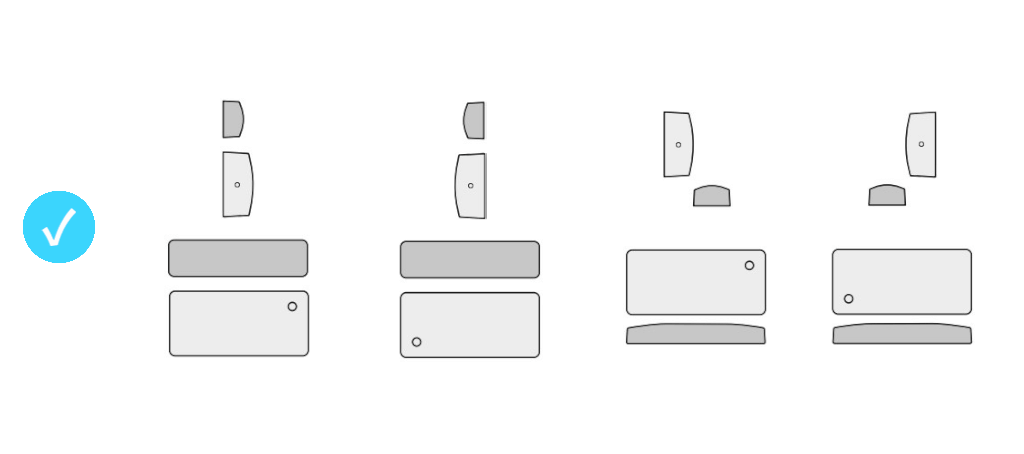

Så længe mærkerne på begge dele er justeret, kan enhederne placeres symmetrisk på begge sider.
Set fra siden eller fronten, placer begge enheder på samme plan eller i en diagonal 90-graders vinkel, og hold de anbefalede afstande.

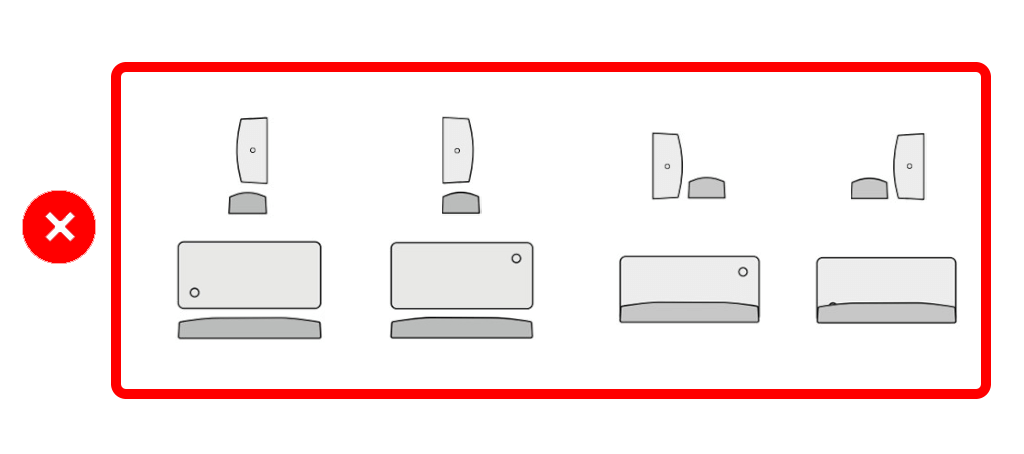

Sørg for, at enhederne vender mod hinandens sider eller hjørner, og undgå front-til-side placering.

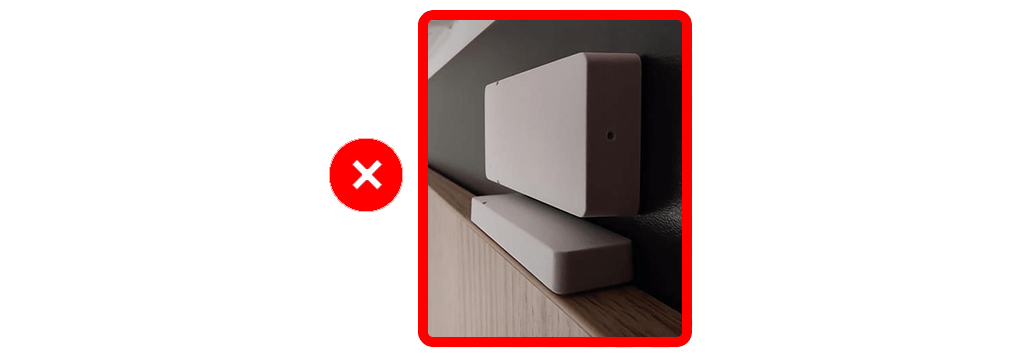

Placer ikke enheder, så fronten på den ene vender direkte mod siden af den anden.
Placering af enhed
Den nøjagtige konfiguration af Tedee Door Sensor-elementerne afhænger af dørkarmens profil (med eller uden fals) og åbningsretningen (indad/udad).
Installer altid Tedee Door Sensor på indersiden af ejendommen, hvor smartlåsen er installeret.
Ved ikke-standard installationer eller problemer, kontakt Tedee Support Team på [email protected].
Døre uden fals
På døre med en flad profil og hvor dørkarmen er i plan med dørbladet, bør Tedee Door Sensor-enheder monteres side om side på døren øverste kant, uanset om døren åbner indad eller udad.
Det anbefales at installere sensorsdelen på dørbladet, og magnetenheden på dørkarmen.
Døre med fals
Ved dørblade, der enten er forsænkede eller rager ud fra væggen, skal sensor og magnet monteres i en 90-graders vinkel, hvor hjørnerne af elementerne vender diagonalt mod hinanden.

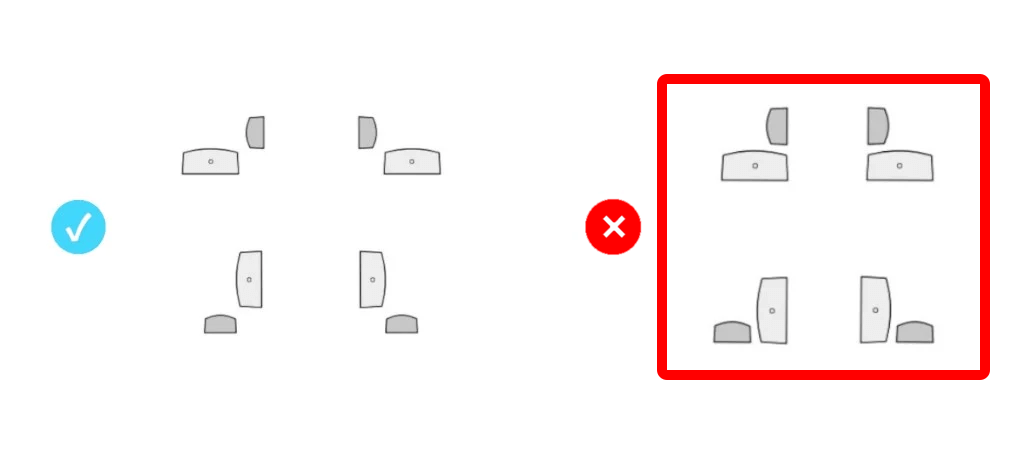

Placer ikke enheder, så fronten på den ene vender direkte mod siden af den anden. Bevar diagonal placering for at undgå, at nogen enheds front vender direkte mod en andens side.

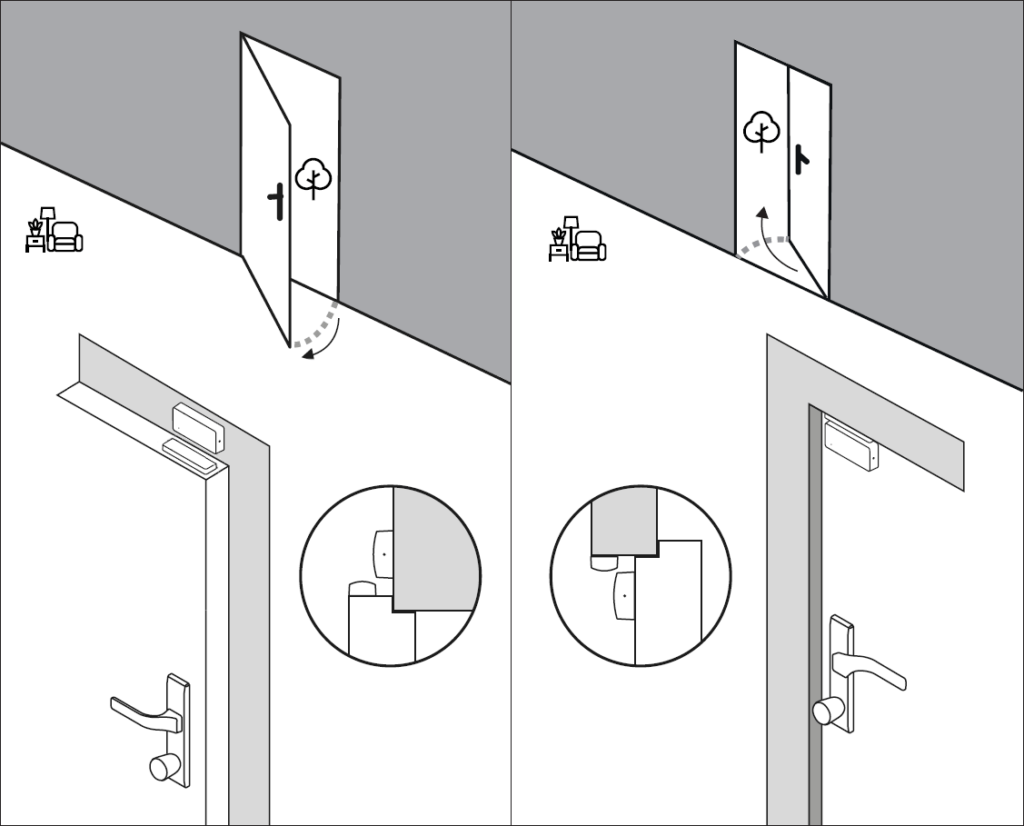

På indadgående døre
- Placer sensorenheden på dørkarmen. Efterlad plads til diagonal placering af magnetenheden.
- Placer magnetenheden på døren øverste kant, diagonalt overfor sensoren.
På udadgående døre
- Placer sensorenheden på dørbladet og efterlad tilstrækkelig plads under dørkarmen til installation af magneten.
- Placer magnetenheden på dørkarmens øverste bjælke, med afstand til dørbladet for at sikre en diagonal placering.
Installation
Når du har valgt placering af sensor- og magnetenheder, kan du gå videre med installationen af Tedee Door Sensor på din dør.
Isætning af batteri
Fjern beskyttelsesmærkatet fra batteridækslet.
Indsæt åbnepinden i slidsen nederst på sensoren og åbn batteridækslet.
Pak CR2032-batteriet ud fra Tedee Door Sensor-æsken.
Indsæt batteriet med den positive “+”-pol opad ved at placere kanten under stiften i bunden af enheden.
Tryk den modsatte kant af batteriet ned, indtil du hører et klik, som betyder, at batteriet er monteret korrekt. Enheden tænder automatisk.
Sæt batteridækslet på igen. Start med at placere kanten under hængslet på sensorens hus.
Tryk den modsatte ende af batteriflappen ned, indtil du hører dobbeltklik, der bekræfter, at det er fastgjort korrekt.
Testinstallation
Tedee Door Sensor installeres ved hjælp af forapplikerede klæbepuder.
Puderne bag på sensor- og magnetenhederne er perforeret og opdelt i tre dele hver. Perforeringen gør det muligt kun at fjerne en del af beskyttelsesfolien ad gangen og midlertidigt installere enheden til kalibrering.
Hvis det under kalibrering i Tedee-appen viser sig nødvendigt at justere placeringen, kan enheden nemt fjernes og genplaceres.
Bemærk: Cirka 15 minutter efter første påsætning bliver klæbepudens greb meget stærkt. Sørg for at starte kalibreringen og finjustere placeringen kort efter, at beskyttelsesfolien er fjernet.
Start med at rengøre døren og dørkarmen med en klud og husholdningsrengøringsmiddel.
Fjern seks små stykker beskyttelsesfolie fra kanterne af sensor- og magnetenhederne.
Fjern ikke de midterste stykker beskyttelsesfolie endnu.
Påfør ifølge den valgte placering begge enheder på døren og dørkarmen.
Fortsæt til aktivering af enheden.
Aktivering
Sørg for, at du har ejeradgang til den smartlås, du ønsker at bruge med din Tedee Door Sensor.
Start Tedee-appen på din smartphone og log ind om nødvendigt.
Vælg “Tilføj ny enhed” i sidebjælkemenuen. Rul ned til Tedee Door Sensor og vælg “Tilføj ny enhed”.
Scan aktiveringskoden for din Tedee Door Sensor, som findes på kortet i enhedens æske eller på mærkaten under batteridækslet.
Kalibrering
Efter bekræftelse af aktiveringskoden fortsætter appen til enhedskalibrering.
Kalibreringsprocessen fastsætter standardpositionen for sensor- og magnetenhederne ved lukket dør.
Start kalibrering og bekræft korrekt placering af enheden på din dør ifølge tidligere retningslinjer. Tryk på Fortsæt.
Sørg for, at dørbladet er helt lukket, og tryk derefter på Kalibrér.
Åbn døren let, så dørbladet hviler blødt mod karmen, og tryk på Kalibrér igen.
Kontrollér, at enheden fungerer korrekt. Åbn og luk døren og observer, om billedet i appen ændrer sig i overensstemmelse hermed. Hvis alt er i orden, bekræft med knappen.
Tedee Door Sensor scanner nu sit Bluetooth-område for Tedee smartlåse. Når en liste vises, vælg den lås, du ønsker at parre med, og tryk på Fortsæt for at afslutte kalibreringen.
Endelig installation
Når enheden er installeret på døren, parret med appen og korrekt kalibreret, kan du nu fjerne de centrale stykker af klæbepuderne uden at afmontere enhederne fra døren. En større kontaktflade giver bedre greb og stabil vedhæftning og forhindrer, at enheden falder af eller mister kalibreringen.
Hold forsigtigt enheden på plads, grib i de udstående faner på klæbepuderne og træk parallelt med overfladen.
Funktioner og konfiguration
Brug af Tedee Door Sensor med din smartlås giver yderligere information og forbedrer sikkerheden.
Bemærk: Når du udforsker indstillinger og funktioner for din smartlås parret med Tedee Door Sensor, skal du nøje læse beskederne, der vises på skærmen.
Lås låst/ulåst – Appen angiver, om boltene i din Tedee smartlås er skudt ud eller trukket ind.
Dør lukket/åben – Appen angiver, om døren er lukket eller åben.
Dørstatus
Tedee Door Sensor angiver, om døren står på klem, ved at vise “dør åben” på listen Mine enheder, på statusoversigten for smartlåsen samt i enhedens indstillinger.
Bemærk: Hvis døren er lukket, uanset om den er låst eller ej, vises dørstatus ikke i oversigten, men den er altid tilgængelig under indstillinger.
Dørstatus vises også øjeblikkeligt i apps til smartwatches.
Automatisk låsning
Tedee Door Sensor forbedrer funktionen for automatisk låsning med synkronisering af dørens position.
Med sensoren aktiveret og “Efter dør lukket”-funktionen slået til, låser smartlåsen automatisk, så snart døren er lukket. Aktiver automatisk låsning i smartlåsens indstillinger.
Hvis du aktiverer både automatisk låsning efter dørlukning og efter en forudindstillet tid:
- Når døren er lukket, låses den automatisk med det samme.
- Hvis døren er lukket, ulåst og ikke åbnes igen, låses den automatisk, når timeren udløber.
Forebyggelse af låsning
Tedee Door Sensor forhindrer smartlåsen i at låse – dvs. skyde boltene ud – når døren er åben. Dette forhindrer, at boltene skydes ud i en åben dør, hvilket kan medføre forkert kalibrering og/eller beskadigelse ved rammen.
Automatisk låsning
Hvis din automatiske låsning er aktiveret efter en timer, vil smartlåsen låse sig selv et forudindstillet tidsrum efter, at døren er lukket. Tedee Door Sensor forhindrer automatisk låsning, når dørbladet står på klem.
Automatisk låsning konfigureres i smartlåsens indstillinger.
Låsning via app
Når man manuelt aktiverer en låsning i appen, mens dørbladet er åbent, kræver Tedee-appen, at brugeren trykker og holder låseknappen nede.
Sikkerhedsadvarsler
Bemærk: Din smartlås skal være parret med en Wi-Fi-forbundet Tedee Bridge for at aktivere nogen form for sikkerhedsadvarsler.
Hvis døren efterlades åben i længere tid, gør Tedee Door Sensor det muligt for Tedee cloud-systemet at sende push-notifikationer til din mobile enhed.
For at aktivere denne funktion skal du gå til din smartlåses indstillinger, rulle ned til sektionen Dørsensor, aktivere den første kontakt for at slå notifikationer til og vælge en tid mellem 1 og 10 minutter. Dette sender notifikationer til din enhed, hvis døren forbliver åben længere end den forudindstillede tid – uanset om låsen er låst eller ulåst.
Bemærk: Dette er en separat funktion fra sikkerhedsadvarslerne, der sendes, når din smartlås forbliver ulåst i længere tid. Funktionen “Lås forblev ulåst” kræver aktiveret automatisk oplåsning og udløses, når du forlader det angivne område, mens låsen stadig er ulåst.
Aktivitetslogning
Tedee Door Sensor kan logge åbninger og lukninger af døren, ud over smartlåsens hændelser ved låsning/oplåsning. Disse aktiviteter vises i smartlåsens aktivitetslog.
Bemærk: Visning af live aktivitetslog kræver parring af smartlåsen med en Tedee Bridge. Uden Tedee Bridge eller internetforbindelse logges åbninger og lukninger af smartlåsen og synkroniseres tilbage til Tedee-appen via Bluetooth ved genopkobling. Aktivitetslog i denne form vises kun for Ejere og Administratorer.
For at aktivere logning af døropluknings-/lukningshændelser skal du aktivere dette i smartlåsens indstillinger under sektionen Door Sensor.
Aktivering af denne funktion vil sandsynligvis medføre, at mange “dør åben/lukket”-aktiviteter gemmes og vises i din aktivitetslog.
Vedligeholdelse
En korrekt installeret Tedee Door Sensor fungerer normalt vedligeholdelsesfrit i op til 2 år. Dog kan visse handlinger af og til være nødvendige.
Indstillinger
De fleste brugerfunktioner for Tedee Door Sensor konfigureres gennem indstillingsskærmen for smartlåsen. Hvis du vælger Tedee Door Sensor på listen Mine enheder, får du adgang til individuelle enhedsindstillinger.
Tedee Door Sensor vises som “afbrudt” i brugerfladen (vises med grå), da den kun forbinder til en Tedee smartlås efter behov. For at tjekke indstillingerne skal du trykke på enhedens navn. Nogle indstillinger kan kun tilgås og ændres, når appen er i Bluetooth-rækkevidde af dørsensoren (som kalibrering, parring eller visning af log).
På Tedee Door Sensor’s indstillingsskærm kan du:
- Ændre enhedens navn i dit Tedee-økosystem
- Tjekke forbindelsesstatus
- Tjekke dørstatus
- Tjekke batteriniveau
- Tjekke og manuelt opdatere firmware
- Se parret smartlås, afparre sensoren eller parre den med en anden lås
- Starte en ny kalibrering
- Indstille tidszone
- Tilgå enhedsoplysninger: enheds-ID, serienummer og udløbsdato for sikkerhedscertifikat
- Aktivere og dele servicelogs
- Slette enheden fra din Tedee-konto
Brugeradministration
Brugeren, der aktiverer Tedee Door Sensor, bliver dens Ejer og får adgang til alle funktioner og konfigurationer, inkl. parring/afparring med en smartlås.
Ejere kan dele kontrollen over Tedee Door Sensor med en Administrator, som kan konfigurere notifikationer og aktivitetslogning.
Ejere og Administratorer har adgang til sensorens indstillinger, herunder batteriniveau, firmwareopdateringer, avancerede indstillinger og servicelogs. De kan også se døroplukninger/-lukninger i smartlåsens aktivitetslog, hvis aktiveret.
Bemærk: Tedee Door Sensor har ikke en Bruger-rolle.
Alle brugerroller – Ejer, Administrator(er) og Bruger(e) – af en smartlås parret med en Tedee Door Sensor kan nyde godt af funktionerne, selv uden at have administrationsadgang til sensoren.
Alle personer, der bruger en smartlås parret med en Tedee Door Sensor:
- Kan se dørens aktuelle status, enten via Bluetooth eller fjernstyret, hvis låsen er parret med en bridge.
- Modtager notifikationer, hvis døren forbliver åben for længe, hvis aktiveret og tilgængelig.
Udskiftning af batteri
Tedee Door Sensor fungerer i op til 2 år med ét CR2032-batteri. Når batteriniveauet falder til 15 %, vises det i “Mine enheder”-listen. Hvis funktionen er aktiveret, modtager ejeren/administratoren en notifikation på deres mobil.
Kun 3V CR2032-batterier er tilladt. Der er risiko for permanent beskadigelse af enheden og bortfald af garanti, hvis batterier med en driftsspænding over 3,3V installeres!
Hvis batteriadgangen ikke er blokeret, kan batteriet udskiftes uden at fjerne enheden fra dørbladet/dørkarmen.
AdvarselRISIKO FOR INDTAGELSE: Dette produkt indeholder et knapcelle- eller møntbatteri. DØD eller alvorlig skade kan forekomme ved indtagelse. Et slugt knapcelle- eller møntbatteri kan forårsage indre kemiske forbrændinger på så lidt som 2 timer. OPBEVAR nye og brugte batterier UDEN FOR BØRNS RÆKKEVIDDE. Søg straks lægehjælp, hvis der er mistanke om, at et batteri er blevet slugt eller indsat i nogen del af kroppen. |
For at udskifte batteriet i din Tedee Door Sensor skal du indsætte åbnepinden i slidsen på sensorens enhed og fjerne enheden fra dørkarmen eller dørbladet.
Skub spænden på kanten af batteriet og løft cellen ud. Bortskaf det brugte batteri på ansvarlig vis.
Med den positive “+”-pol vendt opad skal du indsætte batteriet ved at placere kanten under stiften i bunden af enheden.
Tryk den modsatte kant af batteriet ned, indtil du hører et klik, som bekræfter, at batteriet er sikkert monteret. Enheden tænder automatisk.
Hægt kanten af sensoren på batteridækslets plade og tryk sensoren fast på batteridækslet, indtil du hører et klik, der bekræfter korrekt montering.
Efter udskiftning af batteriet skal du sikre dig, at enheden angiver sin status korrekt og/eller kalibrere igen, hvis det er nødvendigt.
Afmontering af enhed
For at fjerne enheden fra døren skal du starte med at tage sensorenheden af dens monteringsdæksel ved hjælp af åbnepinden til batteridækslet.
Varm derefter klæbepuden op med en hårtørrer i et par minutter. Løft herefter forsigtigt puden med et fladt, ikke-skarpt værktøj og adskil den langsomt fra overfladen. Gentag processen for den anden enhed.
Bemærk: Vær opmærksom på ikke at ridse overfladen på dørkarmen eller dørbladet, når du bruger skarpe genstande. Varm altid klæbepuden op med en hårtørrer før fjernelse. Hvis det er nødvendigt, kan du fjerne klæberester med et rengøringsmiddel, der er egnet til din dørtype – test det først på et ikke-synligt område.
Gendannelse til fabriksindstillinger
Under fronten af sensormodulet på Tedee Door Sensor findes en skjult nulstillingsknap. Du kan bruge den til at nulstille enheden til fabriksindstillingerne.
For at nulstille enheden til fabriksindstillingerne skal du trykke på knappen, indtil den røde LED lyser (minimum 10 sekunder), og slippe derefter.
Vent, indtil LED’en lyser igen med tre korte blink. Dette bekræfter, at enheden er nulstillet til fabriksindstillingerne.
