Tedee Door Sensor
Guia do usuário e manual de instalação
Índice
- Introdução
- Principais recursos
- Elementos do dispositivo
- Compatibilidade com fechaduras inteligentes
- Conexão sem fio
- Tedee Bridge
- Considerações de instalação
- Bateria
- Acesso à bateria
- Considerações sobre a porta
- Orientação do dispositivo
- Posicionamento do dispositivo
- Portas sem ressalto
- Portas com ressalto
- Instalação
- Inserção da bateria
- Instalação de teste
- Ativação
- Calibração
- Instalação final
- Funcionalidades e Configuração
- Status da porta
- Automação de travamento
- Prevenção de travamento
- Travamento automático
- Travamento via aplicativo
- Alertas de segurança
- Registro de atividades
- Manutenção
- Configurações
- Gerenciamento de usuários
- Substituição da bateria
- Desinstalação do dispositivo
- Redefinição de fábrica
Introdução
O Tedee Door Sensor consiste em duas partes – um sensor e um ímã – montados na folha da porta e no batente pelo lado interno do apartamento. Ao verificar a posição da porta através da medição da distância entre o sensor e o ímã, o dispositivo detecta se a porta está aberta ou fechada, aprimorando a lógica da fechadura inteligente Tedee.
Principais recursos
- Impede o travamento da fechadura inteligente quando a porta está aberta.
- Tranca a porta automaticamente assim que ela é fechada.
- Exibe o status de abertura/fechamento da porta no aplicativo Tedee, juntamente com o estado atual da fechadura inteligente.
- Alertas de segurança por notificação push são enviados se a porta permanecer aberta por um longo período.
- Registra todas as aberturas e fechamentos da porta no registro de atividades da fechadura inteligente.
Nota: As funcionalidades remotas exigem o emparelhamento de uma fechadura inteligente com o Tedee Bridge conectado ao Wi-Fi.
Elementos do dispositivo
O Tedee Door Sensor consiste em vários elementos:
- Tampa da bateria
- Sensor
- Ímã
- Bateria CR2032
- Pino de abertura da tampa da bateria – acessório utilizado para substituição da bateria
- Almofadas adesivas – pré-aplicadas no ímã e no sensor, utilizadas para instalação. Perfuradas para instalações de teste não permanentes.
Compatibilidade com fechaduras inteligentes
O Tedee Door Sensor funciona exclusivamente com as fechaduras inteligentes Tedee PRO, Tedee GO e Tedee GO2.
Cada Tedee Door Sensor pode ser usado com apenas uma fechadura inteligente por vez.
Conexão sem fio
O Tedee Door Sensor conecta-se à fechadura inteligente Tedee via Bluetooth, transferindo o status de porta aberta/fechada exclusivamente entre esses dispositivos.
As informações de status da porta são utilizadas pela fechadura inteligente para sincronizar recursos de travamento automático e registrar aberturas/fechamentos de porta, se ativado.
O Tedee Door Sensor conecta-se a um smartphone via Bluetooth para verificações sob demanda do nível da bateria ou atualizações de firmware.
O dispositivo pode operar com ou sem um Tedee Bridge no ecossistema do usuário. Para máxima proteção e capacidades remotas, é recomendável emparelhar a fechadura inteligente Tedee com um Tedee Bridge.
Tedee Bridge
Se a fechadura inteligente emparelhada com o Tedee Door Sensor estiver conectada a um Tedee Bridge com Wi-Fi, o status da porta estará acessível ao vivo e remotamente via o aplicativo Tedee. Aberturas/fechamentos são registrados instantaneamente, e o usuário recebe alertas de segurança ativados se a porta permanecer aberta além do limite predefinido.
O Tedee Door Sensor conecta-se diretamente ao Tedee Bridge apenas para verificar atualizações automáticas de firmware disponíveis.
Se o dispositivo estiver emparelhado com uma fechadura inteligente sem um Tedee Bridge ou se a conexão com a internet estiver temporariamente indisponível, o Tedee Door Sensor ainda aprimora o travamento automático e/ou registra atividades adicionais, se ativado. Nesses casos, as atualizações de status da porta são enviadas ao aplicativo via Bluetooth quando em proximidade com a fechadura inteligente.
Recursos que não requerem o Tedee Bridge
- Impede o travamento com a porta aberta.
- Tranca a porta automaticamente assim que é fechada.
- Registra aberturas e fechamentos de porta após conexão via Bluetooth.
Recursos que requerem o Tedee Bridge
- Status atual da porta disponível remotamente.
- Alertas de segurança sobre porta deixada aberta por tempo prolongado.
- Registro em tempo real de aberturas e fechamentos de porta nos registros de atividades do aplicativo.
- Atualizações automáticas de firmware.
Considerações de instalação
Antes de instalar o Tedee Door Sensor, leia atentamente todas as orientações abaixo para garantir segurança ideal, posicionamento correto e operação eficiente.
Bateria
A unidade do sensor do Tedee Door Sensor é alimentada por bateria.
AvisoPERIGO DE INGESTÃO: Este produto contém uma bateria tipo botão ou moeda. A MORTE ou lesão grave pode ocorrer se ingerida. Uma bateria tipo botão ou moeda ingerida pode causar queimaduras químicas internas em apenas 2 horas. MANTENHA baterias novas e usadas FORA DO ALCANCE DE CRIANÇAS. Procure atendimento médico imediato se houver suspeita de que uma bateria foi engolida ou inserida em qualquer parte do corpo. |
A versão alimentada por bateria do Tedee Door Sensor inclui uma única bateria CR2032, não recarregável e que não pode ser substituída pelo usuário. Somente baterias de 3V são permitidas.
Risco de dano permanente ao dispositivo e perda de garantia se forem instaladas baterias que excedam 3,3V!
Uma bateria nova permite que o Tedee Door Sensor opere por até 2 anos. Quando o nível da bateria atinge 15%, os usuários recebem uma notificação via aplicativo Tedee.
O elemento magnético do Tedee Door Sensor não requer fonte de alimentação.
Acesso à bateria
A manutenção pós-instalação inclui a substituição periódica da bateria.
A bateria está protegida dentro do dispositivo, acessível apenas abrindo a tampa da bateria com o pino de abertura fornecido, inserido na parte inferior do Tedee Door Sensor.
Ao instalar, mantenha o slot de abertura da tampa da bateria sempre acessível. Não cubra o acesso à bateria.
Considerações sobre a porta
Instale o Tedee Door Sensor no lado interno da propriedade.
O dispositivo consiste em dois elementos – um sensor e um ímã. Uma peça é montada na folha da porta, e a outra no batente ou parede. As localizações de instalação dependem da configuração individual da porta; siga as instruções detalhadas fornecidas.
Instale as unidades do dispositivo na borda da porta mais distante das dobradiças. Evite instalar próximo às dobradiças.
A instalação horizontal na borda superior da porta é recomendada. A instalação vertical na borda externa superior pode ser inadequada para algumas portas.
Orientação do dispositivo

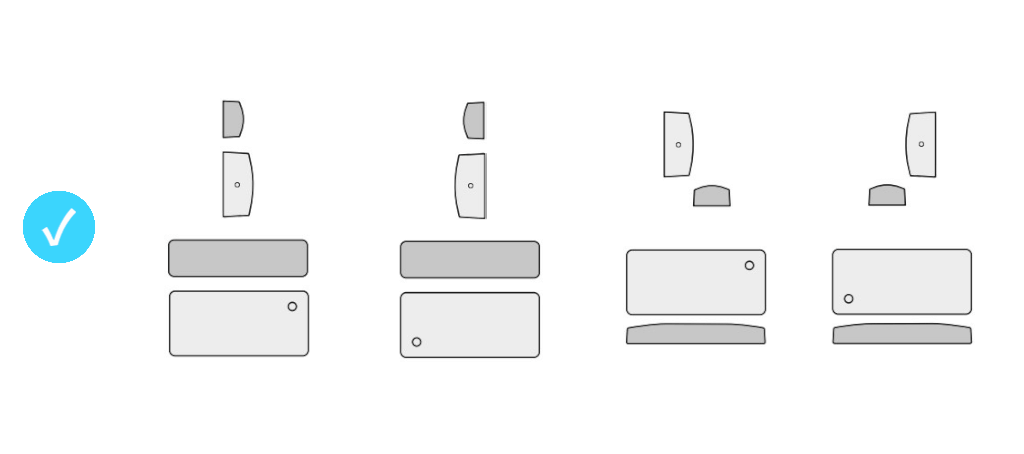

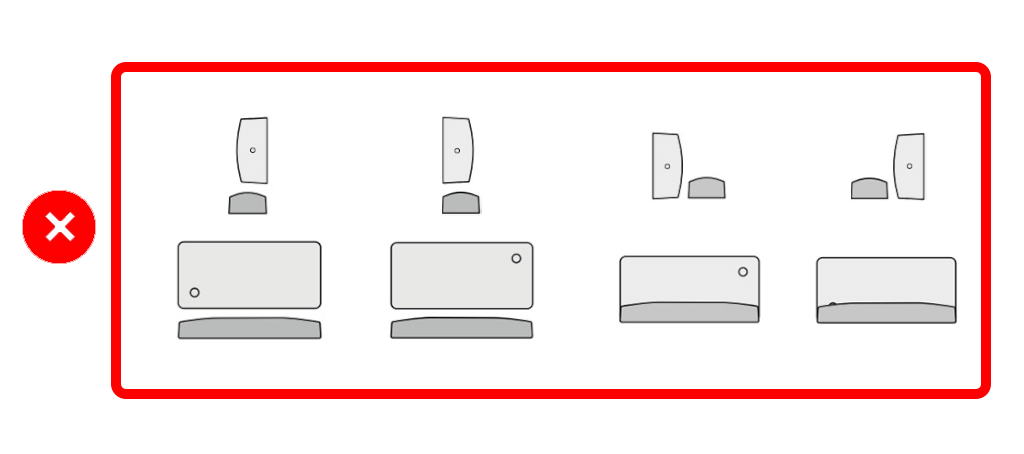

Ambos os elementos, sensor e ímã, possuem marcações semicirculares impressas de um lado. Ao instalar, alinhe essas marcações em ambas as unidades em uma única linha.
A folga recomendada entre o ímã e o sensor com a porta fechada é de 3 a 20 mm.
Desde que as marcações em ambas as peças estejam alinhadas, os dispositivos podem ser colocados simetricamente em ambos os lados.

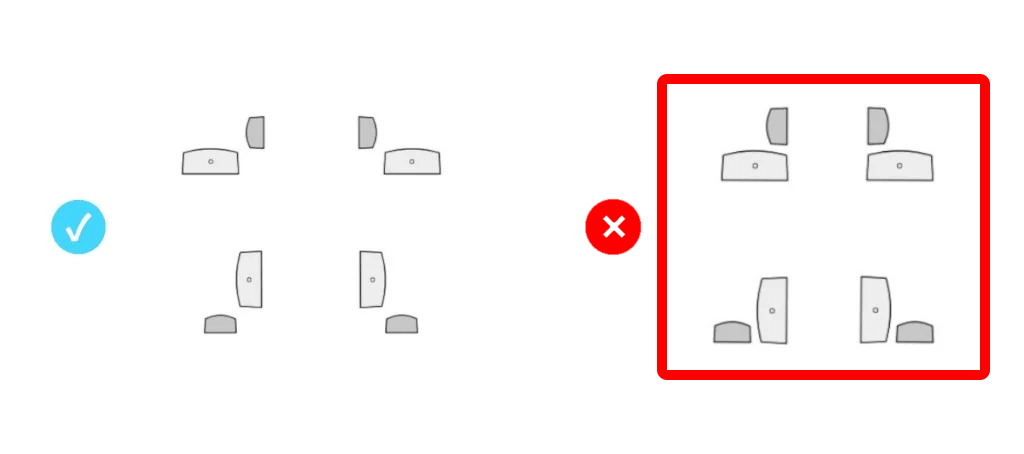

Vistos de lado ou de frente, posicione ambas as unidades no mesmo plano ou em um ângulo diagonal de 90 graus, mantendo as distâncias recomendadas.
Garanta que as unidades estejam voltadas uma para a outra de lado ou de canto, evitando o posicionamento direto de frente para o lado da outra unidade.

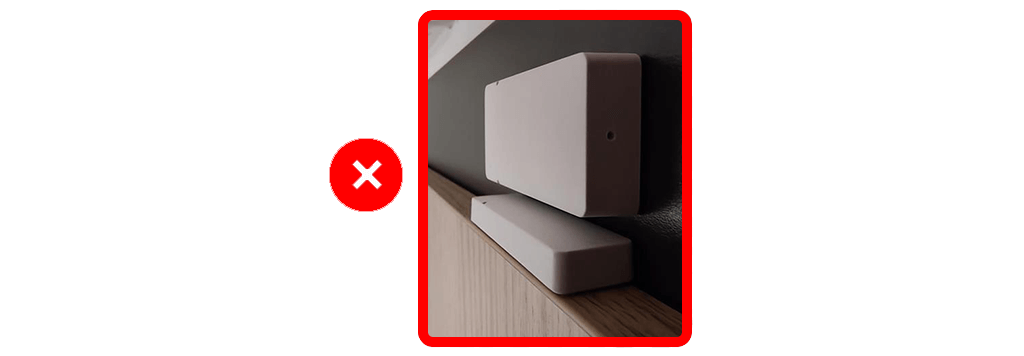

Não posicione as unidades com a frente de qualquer uma diretamente voltada para o lado da outra unidade.
Posicionamento do dispositivo
A configuração exata dos elementos do Tedee Door Sensor depende do perfil da borda da porta (com ou sem ressalto) e da direção de abertura para dentro/fora.
Sempre instale o Tedee Door Sensor na parte interna da propriedade, onde a fechadura inteligente está instalada.
Em caso de instalações não padronizadas ou problemas, entre em contato com a Equipe de Suporte da Tedee pelo e-mail [email protected].
Portas sem ressalto
Em portas com perfil plano e o batente nivelado com a folha da porta, os elementos do Tedee Door Sensor devem ser montados lado a lado na borda superior da porta, independentemente da direção de abertura.
Recomenda-se instalar a peça do sensor na folha da porta, com a unidade do ímã colocada no batente.

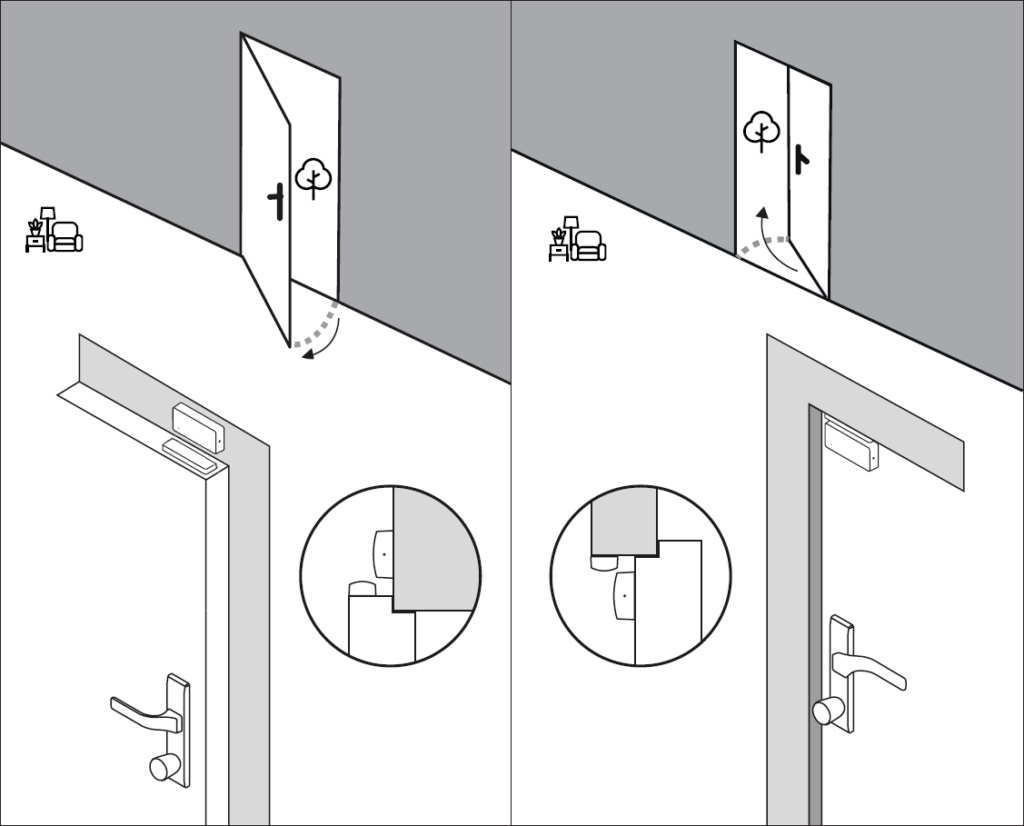

Portas com ressalto
Com folhas de porta rebaixadas ou salientes em relação à parede, as unidades de sensor e ímã devem ser instaladas em um ângulo de 90 graus, com os cantos dos elementos voltados diagonalmente um para o outro.
Não posicione as unidades com a frente de qualquer uma voltada diretamente para o lado da outra. Mantenha o arranjo diagonal dos elementos para evitar posicionar qualquer frente diretamente voltada para o lado do outro elemento.
Em portas com abertura para dentro
- Coloque a unidade do sensor no batente da porta. Deixe espaço para o arranjo diagonal da unidade do ímã.
- Coloque a unidade do ímã na borda superior da folha da porta, posicionada diagonalmente em relação ao sensor.
Em portas com abertura para fora
- Coloque a unidade do sensor na folha da porta, deixando espaço suficiente abaixo do batente para a instalação do ímã.
- Coloque a unidade do ímã na barra superior do batente, mantendo distância da folha da porta para garantir o arranjo diagonal dos elementos.
Instalação
Com a disposição escolhida das unidades de sensor e ímã, prossiga com a instalação do Tedee Door Sensor em sua porta.
Inserção da bateria
Remova a lingueta protetora da tampa da bateria.
Insira o pino de abertura no slot na parte inferior do sensor e abra a tampa da bateria.
Desembale a bateria CR2032 da caixa do Tedee Door Sensor.
Insira a bateria com o polo positivo “+” voltado para cima, posicionando sua borda sob o pino na parte inferior do dispositivo.
Pressione a borda oposta da bateria para baixo até ouvir um clique, indicando a fixação segura da bateria. O dispositivo liga automaticamente.
Recoloque a tampa da bateria. Comece posicionando a borda da tampa sob a dobradiça do corpo do sensor.
Pressione a extremidade oposta da tampa até ouvir o clique duplo de travamento no lugar.
Instalação de teste
O Tedee Door Sensor é instalado usando almofadas adesivas pré-aplicadas.
As almofadas na parte traseira das unidades do sensor e do ímã são perfuradas e divididas em três partes cada. A perfuração permite remover apenas parte do filme protetor por vez e instalar temporariamente o dispositivo para calibração.
Se durante a calibração no aplicativo Tedee o dispositivo precisar ser reposicionado, ele pode ser facilmente removido e reaplicado.
Nota: Cerca de 15 minutos após a aplicação inicial, a aderência da almofada adesiva torna-se muito forte. Certifique-se de iniciar a calibração e ajustar a posição logo após remover o filme protetor.
Comece limpando as superfícies da porta e do batente com um pano e detergente doméstico.
Remova seis pequenos fragmentos do filme protetor das bordas das unidades do sensor e do ímã.
Ainda não remova as partes centrais do filme protetor.
De acordo com a disposição escolhida, aplique ambas as unidades do sensor e do ímã na porta e no batente.
Prossiga para a ativação do dispositivo.
Ativação
Certifique-se de que você possui credenciais de Proprietário da fechadura inteligente que deseja usar com o Tedee Door Sensor.
Abra o aplicativo Tedee em seu smartphone e faça login, se necessário.
Selecione “Adicionar novo dispositivo” no menu lateral. Role até o Tedee Door Sensor e selecione “Adicionar novo dispositivo”.
Escaneie o código de ativação do seu Tedee Door Sensor, fornecido no cartão incluído na caixa do dispositivo ou impresso na etiqueta sob a tampa da bateria.
Calibração
Após verificar o código de ativação, o aplicativo prossegue para a calibração do dispositivo.
O processo de calibração define a posição padrão das unidades de sensor e ímã para a posição de porta fechada.
Inicie a calibração e confirme a colocação correta do dispositivo na sua porta de acordo com as orientações anteriores. Pressione Continuar.
Certifique-se de que a folha da porta esteja completamente fechada, depois pressione Calibrar.
Abra levemente a porta, com a folha repousando suavemente contra o batente, depois pressione Calibrar novamente.
Verifique se o dispositivo está funcionando corretamente. Abra e feche a porta, observando se a imagem no aplicativo muda conforme esperado. Se estiver tudo certo, confirme com o botão.
O Tedee Door Sensor agora escaneia sua faixa de alcance Bluetooth em busca de fechaduras inteligentes Tedee. Quando uma lista de fechaduras for apresentada, selecione aquela com a qual deseja emparelhar e pressione Continuar para finalizar a calibração.
Instalação final
Com o dispositivo instalado na sua porta, emparelhado com o aplicativo e calibrado corretamente, você pode agora remover os fragmentos centrais das almofadas adesivas sem desencaixar as unidades da porta. Uma superfície de contato maior proporciona melhor aderência e fixação estável, evitando que o dispositivo se solte ou perca a calibração.
Enquanto segura levemente o dispositivo no lugar, puxe as abas salientes das almofadas adesivas paralelamente à superfície.
Funcionalidades e Configuração
Usar o Tedee Door Sensor com sua fechadura inteligente fornece informações adicionais e aprimora sua segurança.
Nota: Ao explorar as configurações e recursos da sua fechadura inteligente emparelhada com o Tedee Door Sensor, leia atentamente as mensagens exibidas na tela.
Fechadura trancada/destrancada – O aplicativo indica se os pinos da sua fechadura inteligente Tedee estão estendidos ou retraídos.
Porta fechada/aberta – O aplicativo indica se a porta está fechada ou aberta.
Status da porta
O Tedee Door Sensor indica se sua porta está entreaberta exibindo o status “porta aberta” na lista Meus Dispositivos, na tela de status da fechadura inteligente e na tela de configurações.
Nota: Se a porta estiver fechada, trancada ou destrancada, o status da porta não será exibido, mas estará sempre disponível na tela de configurações.
O status da porta também é visível instantaneamente em aplicativos de smartwatch.
Automação de travamento
O Tedee Door Sensor aprimora o recurso de travamento automático com a sincronização da posição da porta.
Com o sensor, se você ativar o recurso “Após fechar a porta”, a fechadura inteligente se trancará automaticamente assim que a porta for fechada. Ative o travamento automático após o fechamento da porta nas configurações da fechadura inteligente.
Se você ativar simultaneamente tanto o travamento automático após o fechamento quanto o travamento após um tempo predefinido:
- Quando a porta for fechada, ela será trancada automaticamente logo em seguida.
- Se a porta estiver fechada, destrancada e não for aberta, ela será trancada automaticamente após o tempo configurado expirar.
Prevenção de travamento
O Tedee Door Sensor impede que a fechadura inteligente se tranque – estendendo os pinos da fechadura – quando a porta estiver aberta. Isso evita que os pinos da fechadura sejam estendidos com a porta aberta, o que pode causar a perda da calibração e/ou bater no batente da porta.
Travamento automático
Se o seu travamento automático estiver ativado após um temporizador, a fechadura inteligente se trancará automaticamente um tempo predefinido após a porta ser fechada. O Tedee Door Sensor impede o travamento automático quando a folha da porta estiver entreaberta.
O travamento automático é configurado nas Configurações da sua fechadura inteligente.
Travamento via aplicativo
Ao acionar manualmente o travamento da fechadura inteligente com a porta aberta, o aplicativo Tedee exige que o usuário pressione e segure o botão de travamento.
Alertas de segurança
Nota: Sua fechadura inteligente deve estar emparelhada com um Tedee Bridge conectado ao Wi-Fi para ativar quaisquer Alertas de Segurança.
Se a porta for deixada aberta por um período prolongado, o Tedee Door Sensor permite que o sistema em nuvem da Tedee envie notificações push para o seu dispositivo móvel.
Para ativar esse recurso, vá até as configurações da sua fechadura inteligente, role até a seção do Door Sensor, ative a primeira chave para habilitar as notificações e selecione um tempo entre 1 e 10 minutos. Isso enviará notificações para o seu dispositivo se a porta for deixada aberta por mais tempo do que o tempo predefinido, independentemente de estar trancada ou destrancada.
Nota: Essa é uma função separada dos alertas de segurança enviados quando sua fechadura inteligente permanece destrancada por um período prolongado. O recurso “Fechadura deixada destrancada” requer que o destravamento automático esteja ativado e é acionado quando você sai da área designada com a fechadura ainda destrancada.
Registro de atividades
O Tedee Door Sensor pode registrar aberturas e fechamentos da porta, além dos eventos de travamento/destravamento da sua fechadura inteligente. Essas atividades são exibidas nos registros de atividades da fechadura inteligente.
Nota: Visualizar registros de atividades em tempo real requer que a fechadura inteligente esteja emparelhada com um Tedee Bridge. Sem o Tedee Bridge ou uma conexão com a internet, as aberturas e fechamentos são registrados pela fechadura inteligente e sincronizados com o aplicativo Tedee via Bluetooth quando reconectados. Registros de atividade dessa forma são exibidos apenas para usuários com função de Proprietário e Administrador.
Para ativar o registro de eventos de abertura/fechamento da porta, ative essa função nas configurações da fechadura inteligente, na seção do Door Sensor.
Ativar esse recurso provavelmente fará com que muitas atividades “porta aberta/fechada” sejam armazenadas e exibidas em seus registros de atividades.
Manutenção
Um Tedee Door Sensor instalado corretamente normalmente opera sem necessidade de manutenção por até 2 anos. No entanto, algumas ações podem ser necessárias ocasionalmente.
Configurações
A maioria dos recursos voltados ao usuário do Tedee Door Sensor é configurada por meio da tela de configurações da fechadura inteligente. Selecionar o Tedee Door Sensor na lista Meus Dispositivos leva às utilidades individuais do dispositivo.
O Tedee Door Sensor aparece como “desconectado” na interface do usuário (exibido em cinza), pois se conecta à fechadura inteligente Tedee apenas quando necessário. Para verificar as configurações do Door Sensor, toque no nome do dispositivo. Algumas configurações só podem ser acessadas e alteradas enquanto o aplicativo estiver dentro do alcance Bluetooth do sensor da porta (como calibração, emparelhamento ou acesso aos registros do dispositivo).
Na tela de configurações do Tedee Door Sensor, você pode:
- Alterar o nome do dispositivo dentro do seu ecossistema Tedee
- Verificar o status da conexão
- Verificar o status da porta
- Verificar o nível da bateria
- Verificar e atualizar manualmente as versões do firmware
- Verificar a fechadura inteligente emparelhada, desemparelhar o Door Sensor ou emparelhá-lo com outra fechadura inteligente
- Iniciar um processo de recalibração
- Definir o fuso horário de operação
- Acessar informações do dispositivo: ID do dispositivo, número de série e data de expiração do certificado de segurança
- Ativar e compartilhar registros do dispositivo
- Excluir o dispositivo da sua conta Tedee
Gerenciamento de usuários
O usuário que ativa o Tedee Door Sensor torna-se seu Proprietário, obtendo acesso a todos os recursos e configurações do dispositivo, incluindo o emparelhamento/desemparelhamento com uma fechadura inteligente.
Proprietários podem compartilhar o controle do Tedee Door Sensor com um Administrador, que pode configurar notificações e registro de atividades.
Proprietários e Administradores podem acessar as configurações do Tedee Door Sensor, incluindo nível da bateria, atualizações de firmware, configurações avançadas e registros de serviço. Eles também podem visualizar as aberturas/fechamentos da porta nos registros de atividades da fechadura inteligente, se ativado.
Nota: O Tedee Door Sensor não inclui a função de Usuário.
Todos os níveis de usuário – Proprietário, Administrador(es) e Usuário(s) – de uma fechadura inteligente emparelhada com um Tedee Door Sensor podem se beneficiar de seus recursos, mesmo sem terem recebido permissão de administração sobre o sensor.
Todas as pessoas que utilizam uma fechadura inteligente emparelhada com um Tedee Door Sensor:
- Visualizam o status atual da porta, via Bluetooth ou remotamente, se a fechadura estiver emparelhada com o bridge.
- Recebem notificações caso a porta permaneça aberta por muito tempo, se esse recurso estiver disponível e ativado.
Substituição da bateria
O Tedee Door Sensor opera por até 2 anos com uma única bateria CR2032. Quando o nível da bateria atinge 15%, ele será indicado na lista “Meus dispositivos”. Se ativado, o Proprietário/Admin do dispositivo receberá uma notificação em seu dispositivo móvel.
Somente baterias CR2032 de 3V são permitidas. Há risco de dano permanente ao dispositivo e perda da garantia se forem instaladas baterias com tensão de operação superior a 3,3V!
Se instalado corretamente (sem bloquear o acesso à bateria), a bateria pode ser substituída sem remover a tampa da bateria da folha da porta/batente.
AvisoRISCO DE INGESTÃO: Este produto contém uma pilha de botão ou moeda. A MORTE ou ferimentos graves podem ocorrer se ingerida. Uma pilha de botão ou moeda ingerida pode causar queimaduras químicas internas em apenas 2 horas. MANTENHA as pilhas novas e usadas FORA DO ALCANCE DAS CRIANÇAS. Procure assistência médica imediata se suspeitar que uma pilha foi engolida ou inserida em qualquer parte do corpo. |
Para substituir a bateria do seu Tedee Door Sensor, insira o pino de abertura no slot da unidade do sensor do Tedee Door Sensor e remova o dispositivo da folha da porta/batente.
Deslize a trava na borda da bateria e remova a célula. Descarte a bateria usada de forma responsável.
Com o polo positivo “+” voltado para cima, insira a bateria posicionando sua borda sob o pino na parte inferior do dispositivo.
Pressione a borda oposta da bateria para baixo até ouvir um clique, indicando a fixação segura da bateria. O dispositivo ligará automaticamente.
Enganche a borda do sensor na placa da tampa da bateria e pressione o sensor contra a tampa da bateria até que ele encaixe, confirmando a fixação segura.
Após substituir a bateria, verifique se o dispositivo indica seu status corretamente e/ou realize uma nova calibração, se necessário.
Desinstalação do dispositivo
Para remover o dispositivo da porta, comece destacando a unidade do sensor da sua base de montagem utilizando o pino de abertura da tampa da bateria.
Em seguida, aqueça a almofada adesiva com um secador de cabelo por alguns minutos. Depois, levante suavemente a almofada usando uma ferramenta plana e sem ponta, e separe lentamente da superfície. Repita o processo para a outra unidade.
Nota: Cuidado para não riscar a superfície do batente ou da folha da porta ao utilizar objetos pontiagudos. Sempre aqueça a almofada adesiva com um secador antes da remoção. Se necessário, remova resíduos de adesivo com um produto de limpeza adequado ao tipo da sua porta, testando antes em uma área não exposta para verificar os efeitos sobre o acabamento.
Redefinição de fábrica
Sob a face do módulo sensor do Tedee Door Sensor há um botão de redefinição oculto. Você pode usá-lo para restaurar o dispositivo às configurações de fábrica.
Para redefinir o dispositivo para as configurações de fábrica, pressione o botão até que o LED vermelho acenda (mínimo de 10 segundos) e solte.
Aguarde até que o LED acenda novamente com três piscadas curtas. Isso confirma que o dispositivo foi redefinido para as configurações de fábrica.
