Tedee Door Sensor
Manual do utilizador e de instalação
Índice
- Introdução
- Funcionalidades principais
- Elementos do dispositivo
- Compatibilidade com fechaduras inteligentes
- Conexão sem fios
- Tedee Bridge
- Considerações de instalação
- Bateria
- Acesso à bateria
- Considerações sobre a porta
- Orientação do dispositivo
- Posicionamento do dispositivo
- Portas não rebaixadas
- Portas rebaixadas
- Instalação
- Inserção da bateria
- Instalação de teste
- Ativação
- Calibração
- Instalação final
- Funcionalidades e Configuração
- Estado da porta
- Automação de fecho
- Prevenção de fecho
- Fecho automático
- Fecho via aplicação
- Alertas de segurança
- Registo de atividades
- Manutenção
- Definições
- Gestão de utilizadores
- Substituição da bateria
- Desinstalação do dispositivo
- Reposição de fábrica
Introdução
O Tedee Door Sensor é composto por duas partes – um sensor e um íman – montados na folha da porta e no batente do lado interno do apartamento. Ao verificar a posição da porta através da medição da distância entre o sensor e o íman, o dispositivo deteta se a porta está aberta ou fechada, melhorando a lógica da fechadura inteligente Tedee.
Principais funcionalidades
- Impede o fecho da fechadura inteligente quando a porta está aberta.
- Tranca automaticamente a porta assim que ela é fechada.
- Mostra o estado da porta (aberta/fechada) na aplicação Tedee, juntamente com o estado atual da fechadura inteligente.
- Envia notificações de alerta de segurança se a porta permanecer aberta por um período prolongado.
- Regista todas as aberturas e fechamentos da porta no registo de atividade da fechadura inteligente.
Nota: As funcionalidades remotas requerem o emparelhamento da fechadura inteligente com um Tedee Bridge conectado à internet via Wi-Fi.
Elementos do dispositivo
O Tedee Door Sensor é composto por vários elementos:
- Tampa da bateria
- Sensor
- Íman
- Bateria CR2032
- Pino de abertura da tampa da bateria – acessório usado para substituição da bateria
- Almofadas adesivas – pré-aplicadas no íman e no sensor, usadas para instalação. Perfuradas para instalações temporárias de teste.
Compatibilidade com fechaduras inteligentes
O Tedee Door Sensor funciona exclusivamente com as fechaduras inteligentes Tedee PRO, Tedee GO e Tedee GO2.
Cada Tedee Door Sensor só pode ser utilizado com uma única fechadura inteligente de cada vez.
Conexão sem fios
O Tedee Door Sensor conecta-se à fechadura inteligente Tedee via Bluetooth, transmitindo o estado (porta aberta/fechada) exclusivamente entre estes dispositivos.
A informação sobre o estado da porta é utilizada pela fechadura inteligente para sincronizar as funcionalidades de fecho automático e registar aberturas/fechamentos de porta, se ativado.
O Tedee Door Sensor conecta-se ao smartphone via Bluetooth para verificações pontuais do nível da bateria ou atualizações de firmware.
O dispositivo pode operar com ou sem um Tedee Bridge no ecossistema do utilizador. Para máxima proteção e funcionalidades remotas, recomenda-se emparelhar a fechadura inteligente Tedee com um Tedee Bridge.
Tedee Bridge
Se a fechadura inteligente emparelhada com o Tedee Door Sensor estiver conectada a um Tedee Bridge via Wi-Fi, o estado da porta estará acessível ao vivo e remotamente através da aplicação Tedee. As aberturas/fechamentos são registados instantaneamente e o utilizador recebe alertas de segurança ativados se a porta permanecer aberta além do limite pré-definido.
O Tedee Door Sensor conecta-se diretamente ao Tedee Bridge apenas para verificar atualizações automáticas de firmware disponíveis.
Se o dispositivo estiver emparelhado com uma fechadura inteligente sem Tedee Bridge ou se a ligação à internet estiver temporariamente indisponível, o Tedee Door Sensor ainda melhora o fecho automático e/ou regista atividades adicionais se ativado. Nestes casos, as atualizações do estado da porta são enviadas para a aplicação via Bluetooth, quando em proximidade da fechadura inteligente.
Funcionalidades que não requerem o Tedee Bridge
- Impede o fecho da porta quando esta está aberta.
- Tranca automaticamente a porta assim que esta é fechada.
- Regista as aberturas e fechamentos da porta após conexão via Bluetooth.
Funcionalidades que requerem o Tedee Bridge
- Estado atual da porta disponível remotamente.
- Alertas de segurança quando a porta permanece aberta por um longo período.
- Registo em tempo real das aberturas e fechamentos da porta nos registos de atividade da aplicação.
- Atualizações automáticas de firmware.
Considerações de Instalação
Antes de instalar o Tedee Door Sensor, leia atentamente todas as orientações abaixo para garantir segurança, posicionamento correto e funcionamento eficiente.
Bateria
A unidade do sensor do Tedee Door Sensor é alimentada por bateria.
AvisoRISCO DE INGESTÃO: Este produto contém uma pilha de botão ou moeda. A MORTE ou ferimentos graves podem ocorrer se ingerida. Uma pilha de botão ou moeda ingerida pode causar queimaduras químicas internas em apenas 2 horas. MANTENHA as pilhas novas e usadas FORA DO ALCANCE DAS CRIANÇAS. Procure assistência médica imediata se suspeitar que uma pilha foi engolida ou inserida em qualquer parte do corpo. |
O Tedee Door Sensor alimentado por bateria inclui uma única bateria CR2032 não recarregável e não substituível pelo utilizador. Apenas baterias de 3V são permitidas.
Risco de danos permanentes no dispositivo e perda de garantia se forem instaladas baterias com mais de 3.3V!
Uma bateria nova permite que o Tedee Door Sensor opere por até 2 anos. Quando o nível da bateria atinge 15%, os utilizadores recebem uma notificação via app Tedee.
O elemento do íman do Tedee Door Sensor não necessita de alimentação elétrica.
Acesso à bateria
A manutenção após a instalação inclui a substituição periódica da bateria.
A bateria está protegida dentro do dispositivo, acessível apenas ao abrir a tampa da bateria com o pino de abertura fornecido, inserido na parte inferior do Tedee Door Sensor.
Ao instalar, mantenha sempre acessível a ranhura de abertura da tampa da bateria. Não cubra o acesso à bateria.
Considerações sobre a porta
Instale o Tedee Door Sensor no lado interno da propriedade.
O dispositivo é composto por dois elementos – um sensor e um íman. Uma peça é montada na folha da porta, e a outra no batente ou parede. Os locais de instalação dependem da configuração específica da porta; siga as instruções detalhadas fornecidas.
Instale as unidades do dispositivo na extremidade da porta mais distante das dobradiças. Evite instalar próximo às dobradiças.
A instalação horizontal na borda superior da porta é recomendada. A instalação vertical na extremidade superior externa pode ser inadequada para algumas portas.
Orientação do dispositivo

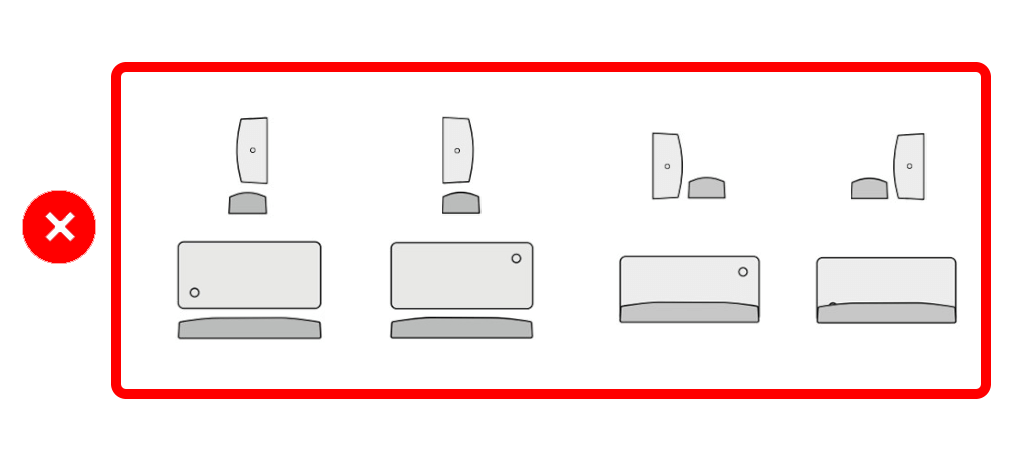

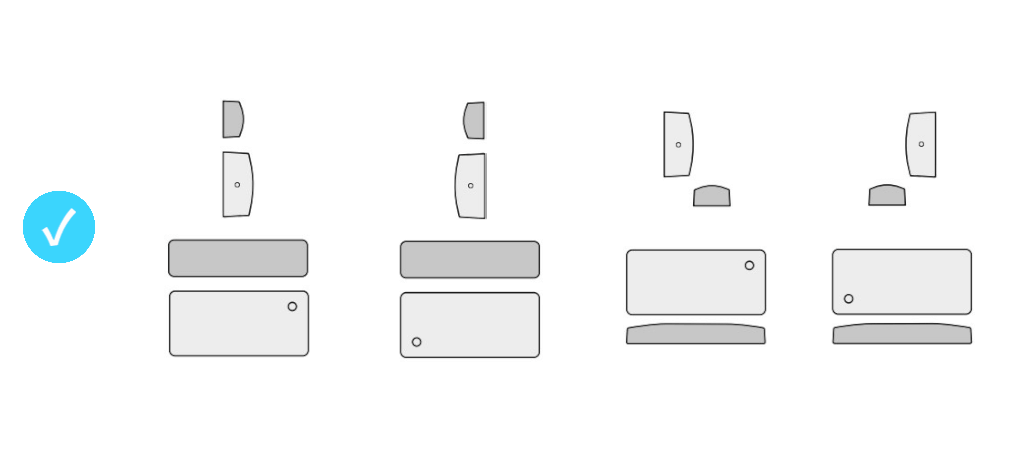

Ambos os elementos, sensor e íman, possuem marcas de meio ponto impressas em um dos lados. Ao instalar, alinhe estas marcas em ambas as unidades em uma única linha.
A folga recomendada entre o íman e o sensor com a porta fechada é de 3–20 mm.
Enquanto as marcas de ambas as peças estiverem alinhadas, os dispositivos podem ser colocados simetricamente de ambos os lados.
Vistos de lado ou de frente, posicione ambas as unidades no mesmo plano ou em um ângulo diagonal de 90 graus, mantendo as distâncias recomendadas.
Garanta que os lados ou cantos das unidades estejam voltados um para o outro, evitando posicionamentos de frente com a lateral.

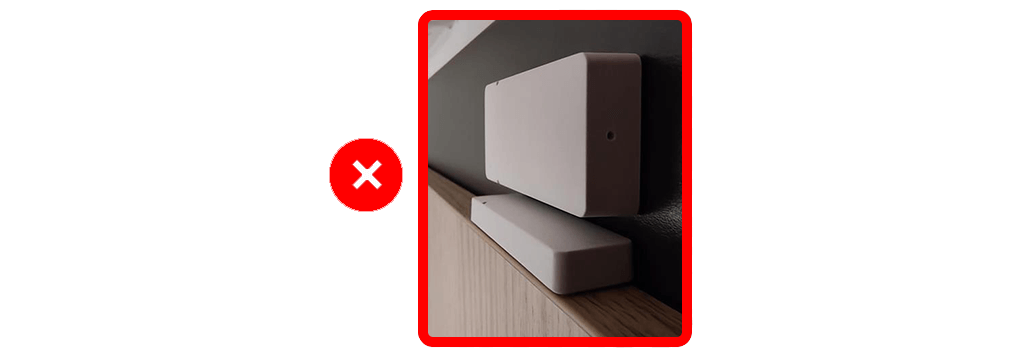

Não disponha as unidades com a frente de uma voltada diretamente para a lateral da outra.
Posicionamento do dispositivo
A configuração exata dos elementos do Tedee Door Sensor depende do perfil da borda da porta (rebaixada / não rebaixada) e da direção de abertura (para dentro / para fora).
Instale sempre o Tedee Door Sensor no interior da propriedade, onde a fechadura inteligente está instalada.
Em casos de instalações não padrão ou problemas, entre em contacto com a Equipa de Suporte Tedee pelo e-mail: [email protected].
Portas não rebaixadas
Em portas com perfil plano e o batente nivelado com a folha da porta, os elementos do Tedee Door Sensor devem ser montados lado a lado na borda superior da porta, independentemente da direção de abertura (para dentro ou para fora).
Recomenda-se instalar a peça do sensor na folha da porta, com a unidade do íman colocada no batente.
Portas rebaixadas

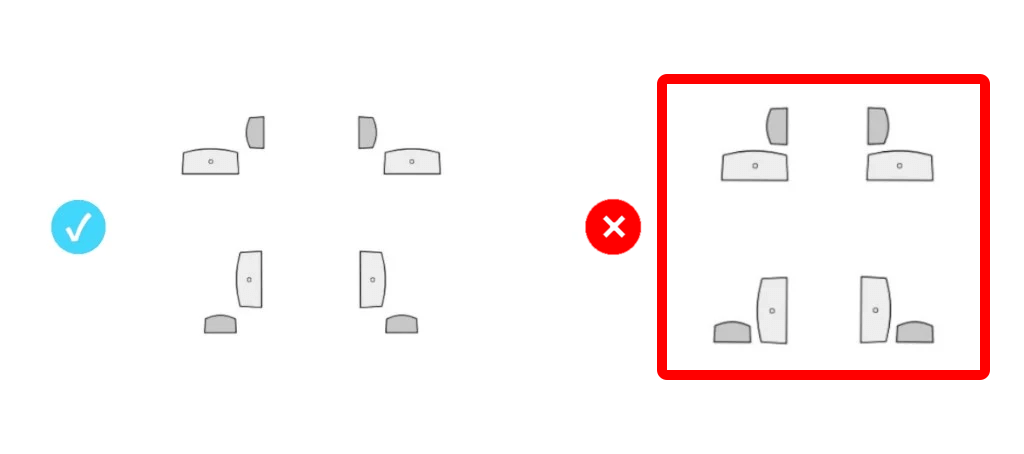

Com folhas de porta recuadas ou salientes em relação à parede, as unidades de sensor e íman devem ser instaladas em um ângulo de 90 graus, com os cantos dos elementos voltados diagonalmente um para o outro.
Não disponha as unidades com a frente de uma voltada diretamente para a lateral da outra. Mantenha o arranjo diagonal dos elementos para evitar posicionamentos frontais inadequados.

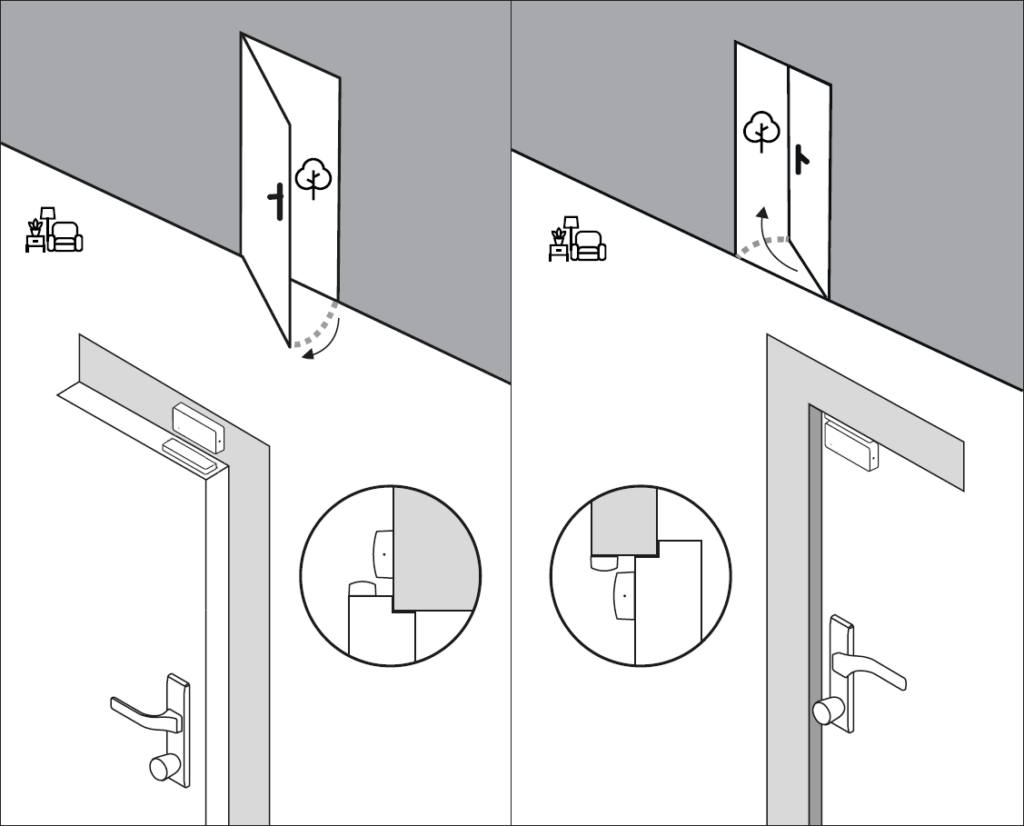

Em portas que abrem para dentro
- Coloque a unidade do sensor no batente. Deixe espaço para o arranjo diagonal da unidade do íman.
- Coloque a unidade do íman na borda superior da folha da porta, disposta diagonalmente em relação ao sensor.
Em portas que abrem para fora
- Coloque a unidade do sensor na folha da porta, deixando espaço suficiente sob o batente para a instalação do íman.
- Coloque a unidade do íman na barra superior do batente, mantendo distância da folha da porta para garantir o arranjo diagonal dos elementos.
Instalação
Com o arranjo escolhido das unidades de sensor e íman, prossiga com a instalação do Tedee Door Sensor na sua porta.
Inserção da bateria
Remova a lingueta protetora da tampa da bateria.
Insira o pino de abertura na ranhura na parte inferior do sensor e abra a tampa da bateria.
Desembale a bateria CR2032 da caixa do Tedee Door Sensor.
Insira a bateria com o polo positivo “+” voltado para cima, colocando sua borda sob o pino na parte inferior do dispositivo.
Pressione a borda oposta da bateria para baixo até ouvir um clique, indicando que a bateria está fixada com segurança. O dispositivo liga-se automaticamente.
Recoloque a tampa da bateria. Comece colocando a borda da aba da bateria sob a dobradiça no corpo do sensor.
Pressione a extremidade oposta da aba da bateria até ouvir o clique duplo das travas, indicando a fixação correta.
Instalação de teste
O Tedee Door Sensor é instalado usando almofadas adesivas pré-aplicadas.
As almofadas na parte traseira das unidades do sensor e do íman são perfuradas e divididas em três partes cada. A perfuração permite remover apenas parte do filme protetor de cada vez e instalar temporariamente o dispositivo para calibração.
Se durante a calibração na aplicação Tedee o dispositivo necessitar de reposicionamento, ele pode ser facilmente removido e reaplicado.
Nota: Cerca de 15 minutos após a aplicação inicial, a fixação da almofada adesiva torna-se muito forte. Certifique-se de iniciar a calibração e ajustar a posição logo após remover o filme protetor.
Comece limpando as superfícies da porta e do batente com um pano e detergente doméstico.
Remova seis pequenos fragmentos do filme protetor das extremidades das unidades do sensor e do íman.
Ainda não remova as peças centrais do filme protetor.
De acordo com o arranjo escolhido, aplique ambas as unidades do sensor e do íman na porta e no batente.
Prossiga para a ativação do dispositivo.
Ativação
Certifique-se de que possui credenciais de Proprietário da fechadura inteligente que deseja usar com o Tedee Door Sensor.
Abra a aplicação Tedee no seu smartphone e inicie sessão, se necessário.
Selecione “Adicionar novo dispositivo” no menu lateral. Role até o Tedee Door Sensor e selecione “Adicionar novo dispositivo”.
Digitalize o código de ativação do seu Tedee Door Sensor, fornecido no cartão incluído na caixa do dispositivo ou impresso no adesivo sob a tampa da bateria.
Calibração
Após verificar o código de ativação, a aplicação prossegue para a calibração do dispositivo.
O processo de calibração define a posição padrão das unidades do sensor e do íman para a posição de porta fechada.
Inicie a calibração e confirme o posicionamento correto do dispositivo na sua porta, conforme orientações anteriores. Pressione Continuar.
Certifique-se de que a folha da porta está totalmente fechada, depois pressione Calibrar.
Abra ligeiramente a porta, deixando a folha suavemente apoiada contra o batente, depois pressione novamente Calibrar.
Verifique se o dispositivo está a funcionar corretamente. Abra e feche a porta, observando se a imagem da aplicação muda de forma correspondente. Se estiver tudo certo, confirme com o botão.
O Tedee Door Sensor agora procura fechaduras inteligentes Tedee na sua área Bluetooth. Quando for apresentada uma lista de fechaduras, selecione aquela com a qual deseja emparelhar e pressione Continuar para finalizar a calibração.
Instalação final
Com o dispositivo instalado na sua porta, emparelhado com a aplicação e calibrado corretamente, pode agora remover as partes centrais das almofadas adesivas sem destacar as unidades da porta. Uma superfície de contacto maior proporciona melhor fixação e aderência constante, evitando a remoção ou descalibração do dispositivo.
Enquanto segura suavemente o dispositivo no lugar, puxe as abas salientes das almofadas adesivas paralelamente à superfície.
Funcionalidades e Configuração
Usar o Tedee Door Sensor com a sua fechadura inteligente fornece informações adicionais e melhora a sua segurança.
Nota: Ao explorar as definições e funcionalidades da sua fechadura inteligente emparelhada com o Tedee Door Sensor, leia cuidadosamente as mensagens apresentadas no ecrã.
Fechadura trancada/destrancada – A aplicação indica se os trincos da sua fechadura inteligente Tedee estão estendidos ou recolhidos.
Porta fechada/aberta – A aplicação indica se a sua porta está fechada ou aberta.
Estado da porta
O Tedee Door Sensor indica se a sua porta está entreaberta, mostrando o estado “porta aberta” na lista dos Meus Dispositivos, no ecrã de estado da fechadura inteligente e no ecrã de definições da mesma.
Nota: Se a porta estiver fechada, quer esteja trancada ou destrancada, o estado da porta não é apresentado na lista, mas está sempre disponível no ecrã de definições.
O estado da porta também é visível instantaneamente em aplicações para smartwatch.
Automação de fecho
O Tedee Door Sensor melhora a funcionalidade de fecho automático com a sincronização da posição da porta.
Com o sensor, se ativar a funcionalidade “Após fechar a porta”, a fechadura inteligente tranca-se automaticamente assim que a porta é fechada. Ative o fecho automático após fechar a porta nas definições da fechadura inteligente.
Se ativar simultaneamente tanto o fecho automático após fechar a porta como o fecho após um tempo pré-definido:
- Quando a porta é fechada, será trancada automaticamente logo após o fecho.
- Se a porta estiver fechada, destrancada e não for aberta, será trancada automaticamente após o temporizador expirar.
Prevenção de fecho
O Tedee Door Sensor impede que a fechadura inteligente se tranque – ou seja, que os trincos da porta se estendam – quando a porta está aberta. Isto evita que os trincos se estendam com a porta aberta, o que pode causar descalibração e/ou danificar o batente da porta.
Fecho automático
Se o seu fecho automático estiver ativado por temporizador, a fechadura tranca-se automaticamente após um tempo pré-definido assim que a porta estiver fechada. O Tedee Door Sensor impede o fecho automático se a folha da porta estiver entreaberta.
O fecho automático é configurado nas Definições da sua fechadura inteligente.
Fecho via aplicação
Ao acionar manualmente o fecho da fechadura inteligente com a folha da porta aberta, a aplicação Tedee exige que o utilizador pressione e mantenha pressionado o botão de fecho.
Alertas de segurança
Nota: A sua fechadura inteligente deve estar emparelhada com um Tedee Bridge conectado por Wi-Fi para ativar quaisquer Alertas de Segurança.
Se a porta permanecer aberta durante um período prolongado, o Tedee Door Sensor permite que o sistema em nuvem da Tedee envie notificações push para o seu dispositivo móvel.
Para ativar esta funcionalidade, aceda às definições da sua fechadura inteligente, role até à secção do Door Sensor, ative o primeiro botão e selecione um tempo entre 1 e 10 minutos. Isso enviará notificações para o seu dispositivo caso a porta permaneça aberta por mais tempo do que o definido, independentemente do estado trancado/destrancado.
Nota: Esta é uma funcionalidade separada dos alertas de segurança enviados quando a sua fechadura inteligente permanece destrancada por muito tempo. A funcionalidade “Fechadura deixada destrancada” requer que o desbloqueio automático esteja ativado e é acionada quando o utilizador sai da área designada enquanto a fechadura ainda está destrancada.
Registo de atividades
O Tedee Door Sensor pode registar aberturas e fechamentos da porta, além dos eventos de trancamento/destrancamento da sua fechadura inteligente. Estas atividades são apresentadas nos registos de atividade da fechadura inteligente.
Nota: A visualização de registos de atividade em tempo real requer o emparelhamento da fechadura inteligente com um Tedee Bridge. Sem o Tedee Bridge ou ligação à internet, as aberturas e fechamentos são registados pela fechadura e sincronizados com a aplicação Tedee via Bluetooth quando houver reconexão. Estes registos são visíveis apenas para utilizadores com perfil de Proprietário e Administrador.
Para ativar o registo dos eventos de abertura/fecho da porta, ative esta opção nas definições da fechadura inteligente, na secção do Door Sensor.
Ativar esta funcionalidade provavelmente causará o armazenamento e exibição frequente de atividades “porta aberta/fechada” nos seus registos.
Manutenção
Um Tedee Door Sensor devidamente instalado normalmente opera sem necessidade de manutenção por até 2 anos. No entanto, algumas ações podem ocasionalmente ser necessárias.
Definições
A maioria das funcionalidades do Tedee Door Sensor são configuradas através do ecrã de definições da fechadura inteligente. Selecionar o Tedee Door Sensor na lista dos Meus Dispositivos leva às utilidades individuais do dispositivo.
O Tedee Door Sensor aparece como “desconectado” na interface do utilizador (exibido a cinzento), pois conecta-se à fechadura inteligente Tedee apenas quando necessário. Para verificar as definições do Door Sensor, toque no nome do dispositivo. Algumas definições só podem ser acedidas e alteradas enquanto a aplicação estiver dentro do alcance Bluetooth do sensor (como calibração, emparelhamento ou lançamento dos registos do dispositivo).
No ecrã de definições do Tedee Door Sensor, pode:
- Alterar o nome do dispositivo dentro do seu ecossistema Tedee
- Verificar o estado da conexão
- Verificar o estado da porta
- Verificar os níveis da bateria
- Verificar e atualizar manualmente as versões de firmware
- Verificar a fechadura inteligente emparelhada, desassociar o Door Sensor ou emparelhá-lo com outra fechadura
- Iniciar um processo de recalibração
- Definir o fuso horário de funcionamento
- Aceder às informações do dispositivo: ID do dispositivo, número de série e data de validade do certificado de segurança
- Ativar e partilhar os registos do dispositivo
- Eliminar o dispositivo da sua conta Tedee
Gestão de utilizadores
O utilizador que ativa o Tedee Door Sensor torna-se o seu Proprietário, obtendo acesso a todas as funcionalidades e configurações do dispositivo, incluindo emparelhamento/desemparelhamento com uma fechadura inteligente.
Os Proprietários podem partilhar o controlo do Tedee Door Sensor com um Administrador, que pode configurar notificações e registo de atividades.
Proprietários e Administradores podem aceder às definições do Tedee Door Sensor, incluindo nível da bateria, atualizações de firmware, definições avançadas e registos de serviço. Também podem ver as aberturas/fechamentos da porta nos registos de atividade da fechadura inteligente, se ativado.
Nota: O Tedee Door Sensor não inclui um papel de Utilizador.
Todos os níveis de utilizador – Proprietário, Administrador(es) e Utilizador(es) – de uma fechadura inteligente emparelhada com um Tedee Door Sensor podem beneficiar das suas funcionalidades, mesmo sem ter permissões administrativas sobre o Tedee Door Sensor.
Todas as pessoas que utilizam uma fechadura inteligente emparelhada com um Tedee Door Sensor:
- Vêem o estado atual da porta, via Bluetooth ou remotamente, se a fechadura estiver emparelhada com o bridge.
- Recebem notificações caso a porta fique aberta por demasiado tempo, se disponível e ativado.
Substituição da bateria
O Tedee Door Sensor funciona até 2 anos com uma única bateria CR2032. Quando o nível da bateria atinge 15%, este será indicado na lista “Meus dispositivos”. Se ativado, o Proprietário/Administrador do dispositivo receberá uma notificação no seu dispositivo móvel.
Apenas baterias CR2032 de 3V são permitidas. Existe risco de danos permanentes ao dispositivo e perda de garantia se forem instaladas baterias com voltagem superior a 3.3V!
Se corretamente instalado (sem bloquear o acesso à bateria), a bateria pode ser substituída sem remover a tampa da bateria da folha da porta/batente.
AvisoRISCO DE INGESTÃO: Este produto contém uma pilha de botão ou moeda. A MORTE ou ferimentos graves podem ocorrer se ingerida. Uma pilha de botão ou moeda ingerida pode causar queimaduras químicas internas em apenas 2 horas. MANTENHA as pilhas novas e usadas FORA DO ALCANCE DAS CRIANÇAS. Procure assistência médica imediata se suspeitar que uma pilha foi engolida ou inserida em qualquer parte do corpo. |
Para substituir a bateria no seu Tedee Door Sensor, insira o pino de abertura na ranhura da unidade do sensor do Tedee Door Sensor e remova o dispositivo da folha da porta/batente.
Deslize a presilha na borda da bateria e retire a célula. Elimine a bateria usada de forma responsável.
Com o polo positivo “+” voltado para cima, insira a nova bateria colocando a sua borda sob o pino na parte inferior do dispositivo.
Pressione a borda oposta da bateria para baixo até ouvir um clique, indicando que a bateria está fixada corretamente. O dispositivo liga-se automaticamente.
Encaixe a borda do sensor na placa de cobertura da bateria e pressione o sensor contra a tampa da bateria até ouvir um clique, confirmando a montagem segura.
Após substituir a bateria, certifique-se de que o dispositivo indica corretamente o seu estado e/ou recalibre, se necessário.
Desinstalação do dispositivo
Para remover o dispositivo da porta, comece por destacar a unidade do sensor da sua base de montagem usando o pino de abertura da tampa da bateria.
Em seguida, aqueça a almofada adesiva com um secador de cabelo durante alguns minutos. Depois, levante cuidadosamente a almofada com uma ferramenta plana e sem ponta e separe-a lentamente da superfície. Repita o processo para a outra unidade.
Nota: Tenha cuidado para não riscar a superfície do batente ou da folha da porta ao utilizar objetos afiados. Aqueça sempre a almofada adesiva com um secador antes de a remover. Se necessário, elimine os resíduos de adesivo com um produto de limpeza adequado ao tipo da sua porta, testando previamente numa área não exposta.
Reposição de fábrica
Sob a face do módulo do sensor do Tedee Door Sensor encontra-se um botão de reposição oculto. Pode usá-lo para restaurar o dispositivo às configurações de fábrica.
Para repor o dispositivo para as configurações de fábrica, pressione o botão até que o LED vermelho acenda (mín. 10 segundos) e solte.
Aguarde até que o LED acenda novamente com três piscadas curtas. Isto confirma que o dispositivo foi reposto para as configurações de fábrica.
